IDM被复线总线型以太网融合通信系统

一 系统说明

IDM被复线总线型以太网融合通信系统是我公司开发的一种新型操作简单、维护方便并且能快速布设、机动组网的有线融合通信系列产品。IDM被复线总线型以太网融合通信系统的设计充分考虑了复杂环境中的通信需求，通过使用被复线双绞线，提供了一种稳定、可靠、且易于扩展的通信解决方案。

产品使用了国内自主创新的二线以太网接口技术，可通过一条被复线并接多达15个总线组网设备或者智能终端。典型组网如下图1所示。

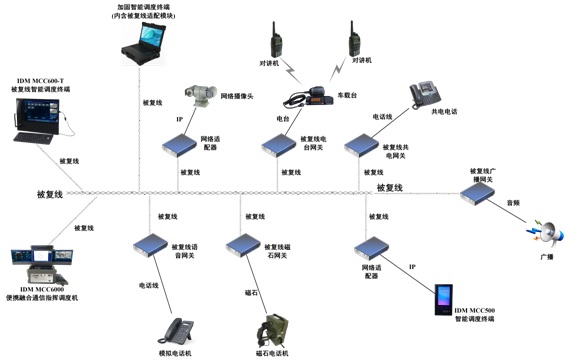

图1 典型组网

上图所示被复线总线融合通信系统中，在一条被复线上可以直接接入被复线终端或者设备，通过网络适配器连接IP终端，通过各种网关设备接入各种语音终端或者通信终端，形成一套融合通信指挥调度系统。其中：

(1). MCC6000便携指挥调度机、MCC600-T智能调度终端和加固智能调度终端，都内置被复线适配模块，可通过被复线直接接入，可实现对系统中其他智能终端、音频设备、视频终端的通信和调度功能；

(2). 采用被复线网络适配器通过IP以太网口接入网络监控摄像头、MCC500智能调度终端等；

(3). 采用被复线语音网关通过电话线接入传统模拟电话机；

(4). 采用被复线电台网关接入无线电台对讲设备；

(5). 采用被复线共电网关通过电话线接入共电电话；

(6). 采用被复线广播网关通过音频接口接入广播终端。

系统还可通过被复线拉远光中继设备实现跟指挥中心的光纤互联以及更远距离的传输互联，如下图2所示。

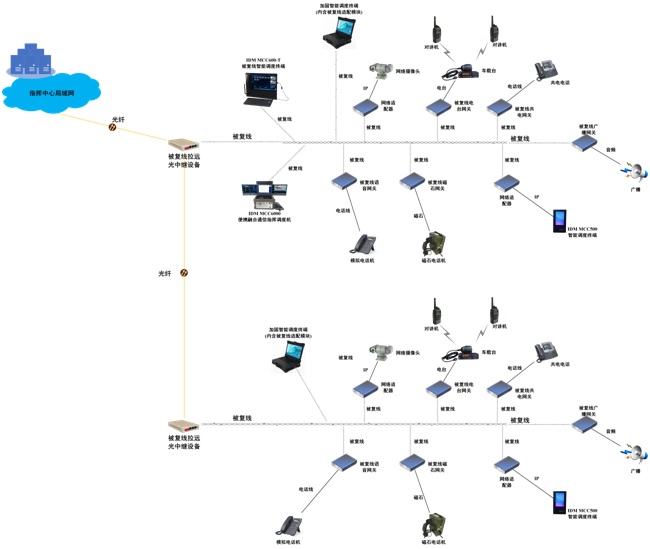

图2 光纤拉远组网

二 系统特点和优势

(一). 随遇接入、智能组网、使用简单、维护方便

二线以太网接口运用了先进的数字信号处理技术，能够对被复线总线上出现的反射杂波进行回波抵消，能够对芯线接反的信号进行极性翻转，这样用户在使用二线以太网接口时，无需关心接入点在总线上的位置分布，也无需区分总线的正反极性。二线以太网接口还内置有完备的自组网协议，总线组网设备之间没有主从关系，关闭任意一个总线组网设备，不影响其它设备的组网通信，在各种应用场合中，设备在出厂状态下即连即通，无需用户修改、调整内部参数。

在战场环境中，武器、装备、车辆、人员随时可能会遭受敌方的炮火袭击和破坏，实战化对信息装备要求是设备必须具有良好的易操作性、易维护性、可重组等特性。总线组网设备通过一系列的技术革新与改进，实现了两线并接、多点互连、开箱即用、即连即通的实战化设计目标。作为参照对比，SHDSL被复线远传设备在一条被复线上只能进行点对点的通信连接，在进行多点组网应用时，通信节点有主从关系，主节点位置移动后，其对应的从节点必须重新布线。而总线方式能够实现所有用户节点沿线机动随遇入网。

(二). 通信距离远，传输速率高，抗干扰能力强

总线组网设备有2****种型式可选，分别为远距离组网型式和短距离高速传输型式。

其中远距离组网型式设备实测通信距离最远可达10公里，使用706型被复线进行10**公里长度点对点传输测试时，总线组网设备的用户实测带宽可达2Mbps。**

其中短距离高速传输型式设备实测通信距离2公里内，使用706型被复线进行2**公里长度点对点传输测试时，总线组网设备的用户实测带宽可达10Mbps。**

总线组网设备采用了分组数据传输技术，每传输一次分组数据，都会对信道均衡系数做出实时学习，所以它能对外界的较强干扰状况做出及时的调整和适应。SHDSL被复线远传设备在设备启动时需要进行较长时间的信道均衡训练（最大建链时间需120秒以上），在受到干扰导致链路中断时，需要重新进行信道均衡训练过程。在石油测井行业中，需要在多芯电缆里选取荫芯导线进行远程数据传输，此时传输导线不是双绞线，容易受到其它导线的信号干扰，在相关的对照实验中，总线组网设备比SHDSL传输设备表现出了更好的抗干扰特性。

(三). 支持多种媒体业务，核心业务能避免拥塞

总线组网设备按照业务类型将总线上传输的数据划分为三个优先等级，其中实时控制业务被指定为高优先等级，实时话音业务被指定为中优先等级，网络视频和文件传输以及其他IP应用业务被指定为低优先等级。总线组网设备根据发送数据的优先等级动态分配总线带宽资源，并限制每路实时控制业务的发送带宽在20kbps以内，这样流量较小的高优先级业务的实时性就能得到保证，而不会受到流量需求大、业务种类多的低优先网络应用的影响。

系统支持语音、视频、网络终端、音频终端、无线终端等多种语音、媒体终端和设备的接入，支持音视频即时通信、视频监控传输、音视频会议和融合通信调度等功能。

(四). 拓展性强，互通性好

通过使用中继器，多条被复线总线可实现免配置中继互连，形成线状、树状的总线互连网络。总线布设完成后，所有组网节点只需将总线组网设备连接到预设总线上，就能立即入网。已入网的网络节点可以自主撤离，转移到其他总线覆盖的地点重新入网，总线组网设备自动完成网络参数的配置更改，无需网管调度和人工配置。

相较于野战光缆，被复线总线组网可随时快速并线接入，不需要专业的接续工具，操作简单快速，同时通过光纤拉远中继设备，实现系统扩展和互联互通。

三 主要性能指标

(1). 单条总线组网节点数目最大8个；

(2). 远距离传输型号，总线最大跨度距离10公里，总线用户最大带宽可达2Mbps；

(3). 高速传输型号，总线跨度距离2公里内总线用户最大带宽可达10Mbps；

(4). 总线实时话音数据最大延时100ms;

(5). 总线多点接入的传输效率可达80%;

(6). 总线多点接入时丢包概率小于0.1%;

(7). 总线组网设备平均入网时间小千3秒。

(8). 多条总线互连最大总线数量16条。

四 主要应用场景

(一). 工程施工现场(隧道、铁路)

(二). 应急救援与灾害管理快速网络组网

(三). 油气田、矿山作业的系统组网

(四). 军队和国防演习现场组网

(五). 临时警戒区的宽带接入与组网
