1          概述

目前在空管雷达的应用中越来越多的用到同步串口传输，传统的用法是通过PCM设备传送9600bps的异步串口数据，我公司长期关注军队和民航的应用，提出了雷达数据光传输解决方案，为雷达数据传输提供多种专用雷达数据接口。本方案支持同步和异步串口传输，同步模式下最高支持128kbps，异步模式下最高支持38.4kbps。

2          系统设计

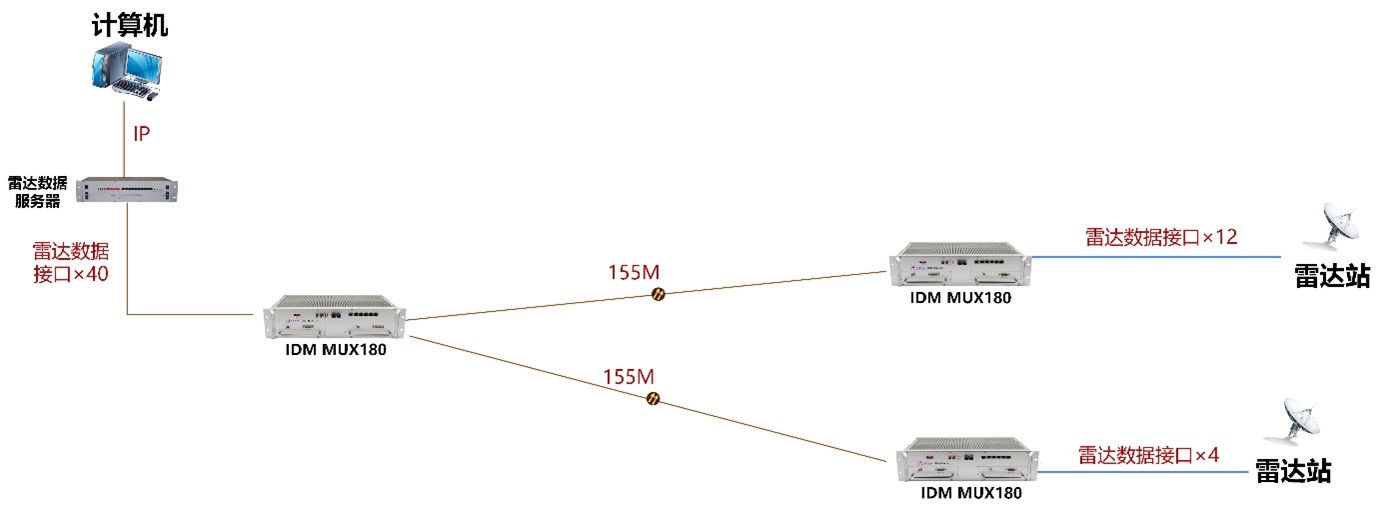

本方案采用SDH光传输方案，支持点对点或者点对多点组网方式，典型的点对多点组网方式如下图所示。

需求说明：

(1).   本次共有2处雷达数据接入远端，分别需要12路和4路雷达数据接入；

(2).   本次中心端需要提供40路雷达数据接口，其中16路对应本次两处远端的落地接入雷达数据服务器，其余24路预留未来远端接入使用。

方案说明:

(1)     远端雷达光传输设备采用我司MUX180设备，单台设备最多支持68路雷达数据接口；

(2)     雷达端光传输设备MUX180上联通过155M光接口连接中心端；

(3)     雷达监控中心通过MUX180设备汇聚远端的雷达数据接口业务，落地接入到雷达监管服务器中；

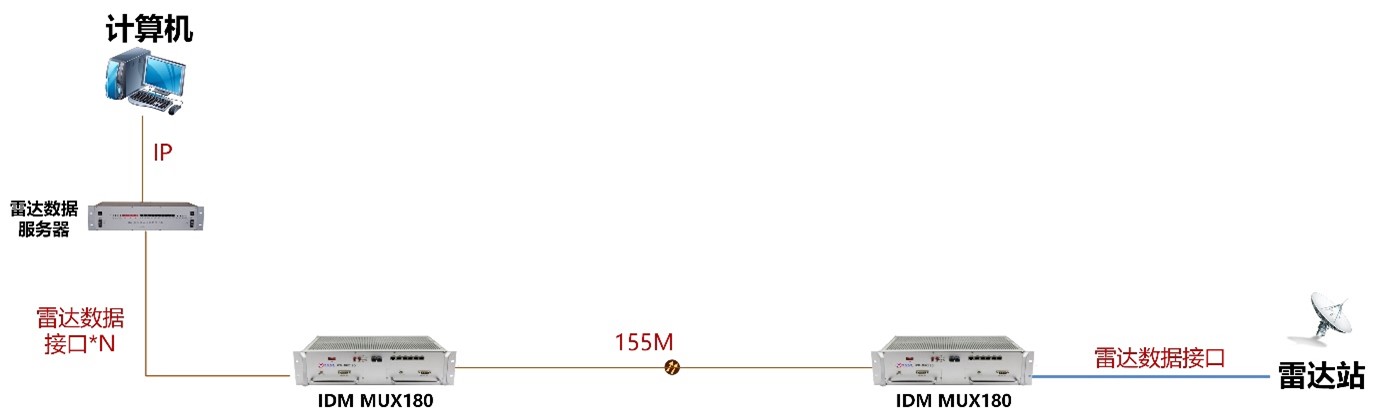

(4)     对于雷达数量比较少的应用场景，也可点对点光纤互联进行传输，典型应用图如下。

3          系统配置

序号	设备型号	配置	参数	数量	单位	备注
1	IDM MUX180	主机	19英寸3U设备，17个业务槽位。-48V双电源，4个155M光接口。	1	台	提供4个光口，配置40路雷达数据串口，连接2个远端。
		雷达数据盘	单盘提供4路雷达数据接口。	10	块
2	IDM MUX180	主机	19英寸3U设备，17个业务槽位。-48V双电源，2个155M光接口。	1	台	配置接入12路雷达数据。
		雷达数据盘	单盘提供4路雷达数据接口。	3	块
3	IDM MUX180	主机	19英寸3U设备，17个业务槽位。-48V双电源，2个155M光接口。	1	台	配置接入4路雷达数据。
		雷达数据盘	单盘提供4路雷达数据接口。	1	块

 4          设备介绍

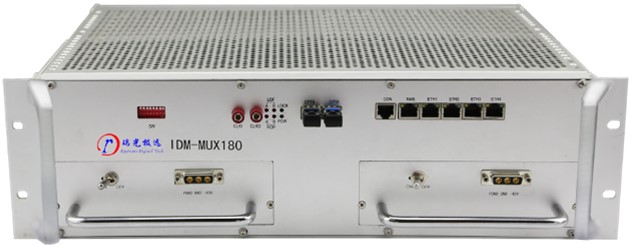

4.1         IDM MUX180接入型SDH光电一体化传输设备

4.1.1             概述

IDM MUX180光电一体化传输设备是我公司推出的新一代基于MSTP技术和PCM技术的光电一体化传输设备，集MSTP传输、PCM多业务接入功能于一体，可满足广大用户对宽带、窄带多种业务光纤传输和接入的需求，利用SDH环网保护功能提供更可靠的通信保护。IDM MUX180一体机可直接连接远端电话、计算机、摄像头等终端，在远端还可以通过光口延伸，连接PDH光端机、光猫和多业务光端机等，适应各种网络拓扑结构。

4.1.2             产品特性

Ø  机箱结构采用19英寸标准3U机箱、插盘式设计；提供17个3U用户插盘槽位；

Ø  两个SFP类型STM-1光接口，支持SDH环网、链网，提供支路1+1通道保护；

Ø  提供TDM接口业务间的252×252 VC-12级无阻塞交叉，支持单向、双向和广播业务；

Ø  最多支持180路64K时隙业务的接入；

Ø  可提供4组物理隔离的EoS以太网，每组EoS带宽为N×VC12（N=1~50）可设；每组并提供1组扩展以太网端口预留；与8FE盘配套使用扩展以太网接口数量；

Ø  提供5合一2线音频卡：3U-8MVOICE；每张盘提供8路2线音频；每路2线音频可以配置成FXO/FXS/热线/磁石/2100磁石模式；

Ø  可插入雷达数据接入盘，单盘提供4路雷达数据业务接口，支持同步和异步工作模式，同步模式下传输速率支持300bps/600bps/1.2kbps/2.4kbps/4.8kbps/9.6kbps/19.2kbps/38.4kbps/57.6kbps/64kbps/115.2kbps/128kbps，异步模式下传输速率最高支持38.4kbps，38.4kbps以下速率自适应；

Ø  时钟源可以选择线路时钟、外时钟(2Mbit/s或2MHz)和自由振荡；

Ø  提供17个用户槽位，可插入多种业务盘，提供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、热线电话、磁石电话、高保真音频、X.50和10M/100M以太网等语音和数据业务的接入；

Ø  可以插入3UMPCONV用户光口扩展盘、WG300信令交换盘；

Ø  标准机型无中继传输距离为40公里；超过此传输距离可以进行定制；

Ø  提供基于DCC、E1、N*64K和TCP/IP的以太网管理通道，提供SNMP简单网络管理协议；

Ø  DC -48V和AC 220V，可选DC+DC、AC+AC、AC+DC双备份电源；

4.1.3             技术规格

光接口

接口类型	SFP	光纤模式	单模(可选多模)
收/发速率	155.52Mbps/155.52Mbps	收/发波长	1310nm/1550nm
发光功率	-12~-6dBm	接收灵敏度	优于-32dBm
传输距离	40Km，可选装远距离光模块实现更远距离的光纤传输

E1****接口

码速率	2.048Mbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/32	信令	随路信令

以太网

接口类型	RJ-45	传输速率	N×VC12（N≤50）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

FXO**、FXS接口**

音频范围	300Hz~3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	20mA/路

同向64K接口

码型	G.703标准	码速率	64Kbps
阻抗	平衡120Ω	全面符合ITU的G.703建议标准

EM2/4****线接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

磁石接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

雷达数据接口

工作方式	异步模式/同步模式
传输速率	同步模式：传输速率最高支持38.4kbps，38.4kbps以下速率自适应。
	异步模式：支持300bps/600bps/1.2kbps/2.4kbps/4.8kbps/ 9.6kbps/19.2kbps/38.4kbps/57.6kbps/64kbps/115.2kbps/128kbps。
电气特性	符合CCITT V.28协议

V.35****接口

接口类型	RJ-45	电气特点	符合ITU-T V.35建议
传输速率	n×64Kbps（n=0～31）	终端接口	符合ISO2593规定

电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

≤90W

环境条件

工作温度

-20oC ~+50oC

相对湿度

0~95%（无凝结）

产品尺寸

长度×深度×高度

482×309×132(mm)

4.1.4             应用示例一

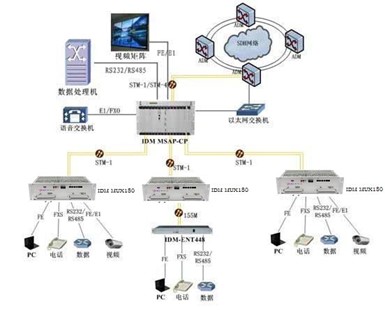

IDM MUX180可以与其他SDH设备组成星型网络，向用户提供电话、数据、IP、视频业务。
