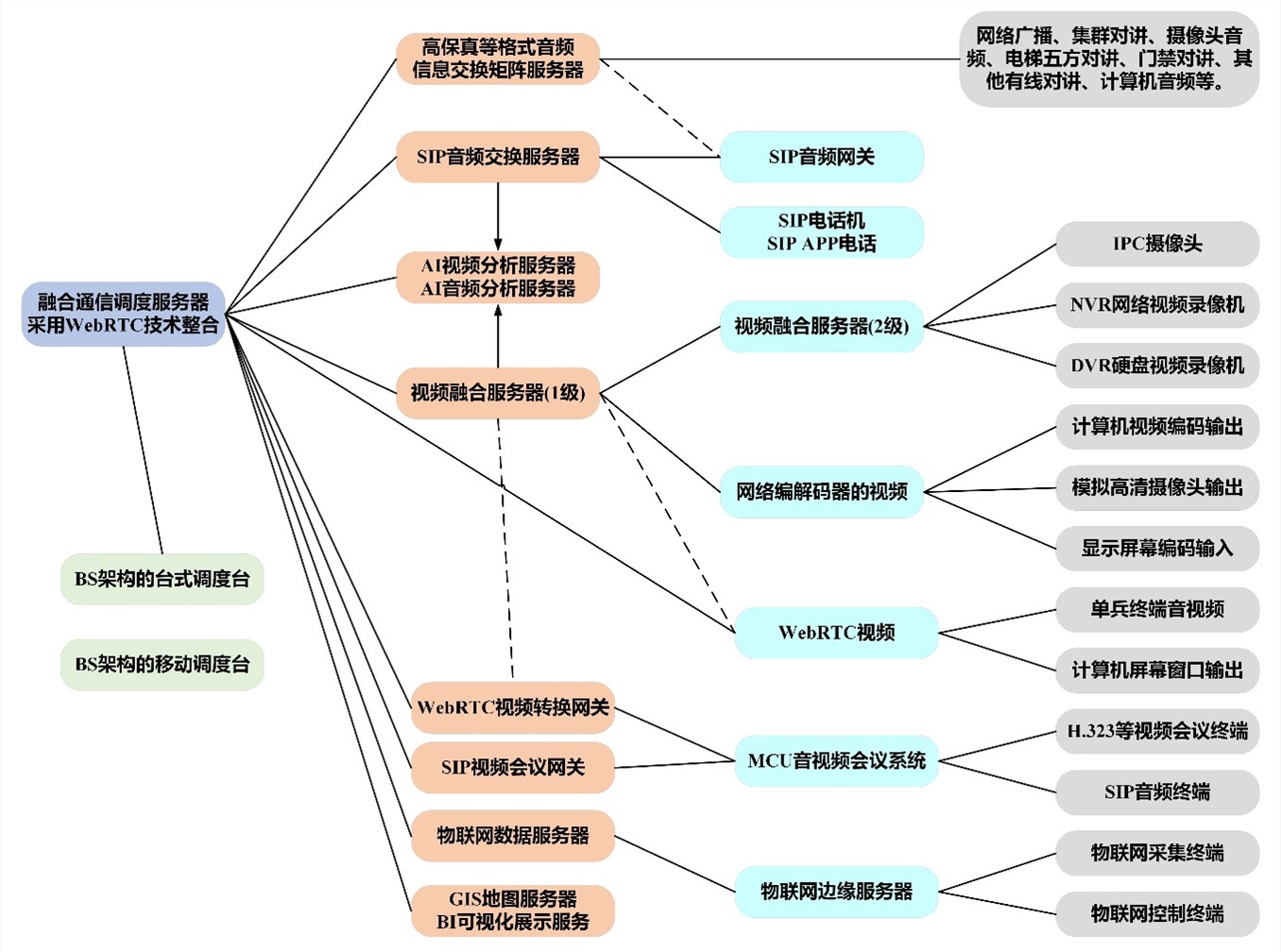

方案图示
目 录
2.2.1.2 宽带集群终端功能-调度台音频功能... 5
2.3.1 目标一：实现全天候的融合通信指挥调度体系... 7
2.3.2 目标二：实现“一张图”的融合通信指挥调度... 7
2.3.3 目标三：快速建立多级融合通信可视化指挥链... 8
2.3.5 目标五：应急指挥调度体系的快速建立... 8
2.4.1.6 优先级设定（排队及强插强拆机制）... 10
一 项目背景
1.1 项目概述
为了解决机场范围内，航空油料、机务维修、地面车辆等调度指挥之间的信息交换，机场需要采用新技术、新手段来改造或提升自身的机场调度通信系统。目前机场陆续推出数字化APP等新型辅助手段来完善各种机场作业系统。目前使用400M窄带无线集群对讲系统无法满足业务量的需求，各作业单位对综合指挥调度系统的需求日益增强，对无线通信技术提出了新的要求。
宽带数字集群专网以IP网络为承载，覆盖机场区域，通过提供丰富的终端、灵活的组网和个性化业务定制能力，为机场的专业用户提供了一体化的数据、语音、视频的无线移动宽带接入服务，满足机坪外场和塔台、航站楼内的业务中移动通信、机坪调度、车辆高精度定位、场面监控、地理信息、信息集成等多种应用需求。
建设一张具备可视化调度指挥能力、拥有专业集群对讲功能的无线宽带集群网络，成为机场数字化建设与精细化管理的强烈诉求。
1.2 目标定位
机场建设集群宽带专用通信网，目的是转变机场发展方式、加强机场应急通信保障力度和提升机场各方服务质量，提升机场无线通信信息化安全保障。
通过建设机场宽带数字集群专网，及时传递、整合、交流、使用机场经济、文化、公共资源、管理服务、机场环境等各类信息，提高物与物、物与人、人与人的互联互通、全面感知和利用信息能力，从而能够极大提高机场协调管理和服务的能力。建设宽带数字集群专网，会让发展更全面、更协调、更可持续。
机场宽带数字集群专网的基本应用涉及到无线内网、公共安全、应急指挥调度、智能交通、场内安全作业等领域，有利于打破部门间信息壁垒，促进大环境信息共享和交互。
宽带数字集群专网的建设能进一步加速信息化建设步伐，推动数字化、互联网化发展，推动机场产业结构调整升级。
二 宽带融合通信指挥专网技术方案
2.1 宽带融合通信指挥专网技术简介
宽带融合通信指挥专网是在LTE 4G技术的基础上，理解机场行业客户对数字集群的通讯需求，专门定制研发的专用的多媒体数字集群技术，具有专业集群通信性能、高吞吐量、高可靠性和实时性数据传输性能。可以用于行业用户语音调度指挥、数据实时交互、协同作业等多种业务。由于采用了专业的集群设计，因此在时延、可靠性、终端定制等方面具有绝对优势，可真正满足专业语音集群的性能要求。
群组建立时延小于300ms、话权申请/抢占小于150ms、支持350km/h高速状态的移动通信，一张网络在支持专业集群的同时也支持高速率大带宽的上下行数据业务，与此配套一台终端可以同时支持集群、数据、视频。在全IP网络中，如何实现专业集群业务，需要进行协议优化。
2.2 宽带融合通信指挥专网架构
宽带数字集群专网的主网元是由终端、基站、核心网、操作维护服务器和多媒体调度服务器、统一数据服务器等设备组成的以LTE数字集群通信无线接入网为基础的IP网络，它的网络架构如下图所示。
核心设备由调度服务器、物联网终端(如位置、温湿度光照度)、智能宽带终端、手机APP、IP电话、计算服务器等设备组成，主要完成用户语音和数据通信的控制和调度功能以及设备和用户的管理维护功能，及用户所需定位设备的高精度定位功能。为了支持集群功能，还增加了集群网关功能。多媒体调度中心通过网关设备与PSTN、Tetra等外网异系统互通。
终端设备主要包括集群终端、车载终端和数传终端/模块等终端设备。
另外还可以接入应用层其它设备，如其他应用服务器、视频解码器、GIS、电视墙等。
2.2.1 宽带集群功能
2.2.1.1 宽带集群终端功能—语音通信
2.2.1.1.1 点呼
1.集群用户之间、集群用户与调度台用户之间、调度台用户之间可发起一对一的点呼。2.系统可以配置点呼最大通话时长。3.调度台有权强制终止正在通话的点呼。
2.2.1.1.2 组呼
1.群组名称及主讲用户名称可以在群组中的终端上显示。2.群组用户可以手动拨打群组号码或重新启动后自动被邀请重新加入已经建立的群组中。3.调度台可以强制拆散群组。4.组内成员采用PTT方式发言
2.2.1.1.3 紧急呼叫
1.系统支持终端和调度台紧急点呼及紧急组呼。2.紧急呼叫具有最高权限并且可以抢权其它正在进行的点呼及组呼业务。3.紧急呼叫通过热麦功能可以不按PTT键即可开始通话。4.调度台和终端上显示紧急呼叫用户ID的可视声光告警，5、紧急呼叫客户话最大时长设置可以确保系统安全
2.2.1.1.4 脱网直通模式
1.系统支持脱网直通模式，当集群用户进入脱网直通模式后，他们可以通过PTT键跟其它在同一网段上的用户通话。2.终端支持手动在直通模式及集群模式之间切换。
2.2.1.1.5 迟后进入
群组业务发起时，某些用户由于关机，不在服务区或其它原因无法及时加入群组通话，在用户重新开机、或重新进入服务区会被会议组重新邀请进入，或是通过拨打群组号码，加入到已经开启的群组通话。
2.2.1.1.6 话权抢占
在群组呼叫中，高优先级的用户可以抢占低优先级用户的发言权。
2.2.1.1.7 话权优先级
紧急呼叫>调度台>高优先级终端>低优先级终端。
2.2.1.2 宽带集群终端功能-调度台音频功能
2.2.1.2.1 动态重组
调度台可以动态地对通话组或用户进行重组，动态群组中的用户将组成一个新的集群组。
2.2.1.2.2 呼叫转移
系统管理员可以在用户无法接听电话或不愿接电话时，将来电转移到其它电话号码上。
2.2.1.2.3 呼叫记录
系统支持对语音组呼、语音点呼、视频点呼、视频上传、视频分发业务进行呼叫详细记录，记录用户使用这些业务的详细情况，包括主被叫号码、使用时长等信息，以便用于不同业务的使用情况分析和统计。
2.2.1.2.4 转接
在用户A和调度台已经建立点呼的基础上，通过调度台界面上的转接操作，使得用户A能够与用户B直接建立通信。
2.2.1.2.5 多路选择接续
调度台可以同时接入多路普通点呼，调度员可以根据需要自行选择接听哪一路。
2.2.1.2.6 广播呼叫
1.调度台支持向全网用户或指定区域内的用户进行广播呼叫。2.广播呼叫期间不允许其它调度台抢权。
2.2.1.2.7 动态重组
调度台可以动态地对通话组或用户进行重组，动态群组中的用户将组成一个新的集群组。
2.2.2 数据业务功能
业务类型 | 业务描述 |
超高速上行视频业务 | 支持单用户上行速率大于等4Mbps，提供高清视频传输的能力。 |
超高速下行视频业务 | 单用户下行速率大于6Mbps，提供高清视频传输的能力。 |
中高速视频业务 | 提供中高速视频业务。 |
短数据业务 | 短信业务 Ø 支持终端用户之间、调度台和终端用户之间、调度台之间的点对点短信、点对群组短信。单条短信的大小规格为70字节。 Ø 调度台对于已接收、已发送的所有短信支持保存与导出。当达到短信存储规格时，需要有短信满提醒。 Ø 支持离线短信功能，手持终端上线后，服务器自动发送离线。 Ø 调度台和终端支持支持预置短信功能，用户可编辑，规格至少100条。 Ø 支持预定义状态信息和紧急状态信息功能。 彩信业务 Ø 支持终端用户之间、调度台和终端用户之间、调度台之间的点对点彩信、点对群组彩信。彩信支持图片、声音、文字。 Ø 调度台对于已接收、已发送的所有短信支持保存与导出。当达到短信存储规格时，需要有短信满提醒。 Ø 支持离线彩信功能，手持终端上线后，服务器自动发送离线。 |
GIS业务 | 支持LTE专网移送终端实时上报GIS定位信息，并在调度台进行GIS定位显示 |
