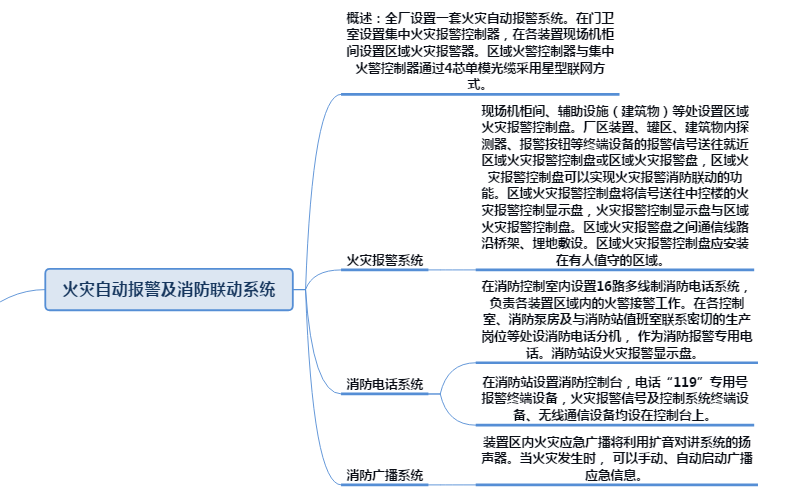

1.     火灾自动报警及消防联动系统

1.1.      概述：全厂设置一套火灾自动报警系统。在门卫室设置集中火灾报警控制器，在各装置现场机柜间设置区域火灾报警器。区域火警控制器与集中火警控制器通过4芯单模光缆采用星型联网方式。

1.2.      火灾报警系统

1.3.      消防电话系统

1.4.      消防广播系统

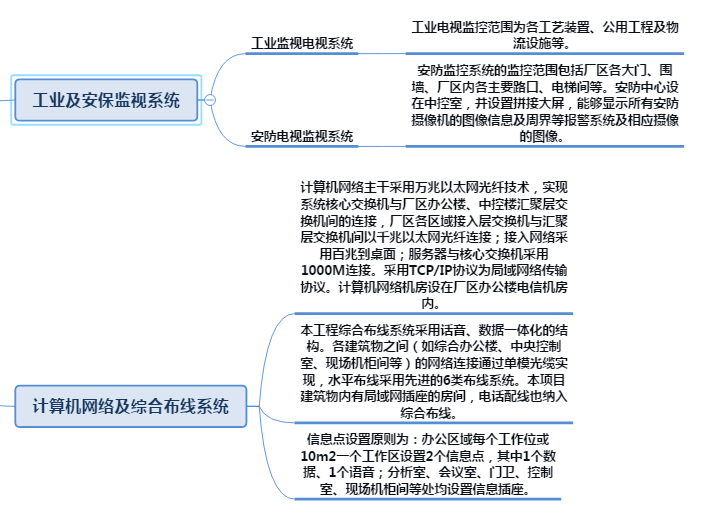

2.     工业及安保监视系统

2.1.      工业监视电视系统

2.2.      安防电视监视系统

3.     计算机网络及综合布线系统

3.1.      计算机网络主干采用万兆以太网光纤技术，实现系统核心交换机与厂区办公楼、中控楼汇聚层交换机间的连接，厂区各区域接入层交换机与汇聚层交换机间以千兆以太网光纤连接；接入网络采用百兆到桌面；服务器与核心交换机采用1000M连接。采用TCP/IP协议为局域网络传输协议。计算机网络机房设在厂区办公楼电信机房内。

3.2.      本工程综合布线系统采用话音、数据一体化的结构。各建筑物之间（如综合办公楼、中央控制室、现场机柜间等）的网络连接通过单模光缆实现，水平布线采用先进的6类布线系统。本项目建筑物内有局域网插座的房间，电话配线也纳入综合布线。

3.3.      信息点设置原则为：办公区域每个工作位或10m2一个工作区设置2个信息点，其中1个数据、1个语音；分析室、会议室、门卫、控制室、现场机柜间等处均设置信息插座。

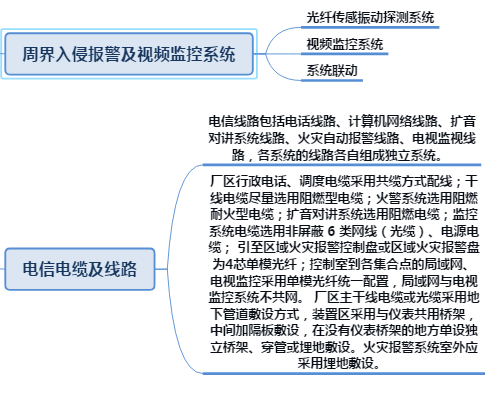

4.     周界入侵报警及视频监控系统

4.1.      光纤传感振动探测系统

4.2.      视频监控系统

4.3.      系统联动

5.     电信电缆及线路

5.1.      电信线路包括电话线路、计算机网络线路、扩音对讲系统线路、火灾自动报警线路、电视监视线路，各系统的线路各自组成独立系统。

5.2.      厂区行政电话、调度电缆采用共缆方式配线；干线电缆尽量选用阻燃型电缆；火警系统选用阻燃耐火型电缆；扩音对讲系统选用阻燃电缆；监控系统电缆选用非屏蔽 6 类网线（光缆）、电源电缆； 引至区域火灾报警控制盘或区域火灾报警盘为4芯单模光纤；控制室到各集合点的局域网、电视监控采用单模光纤统一配置，局域网与电视监控系统不共网。 厂区主干线电缆或光缆采用地下管道敷设方式，装置区采用与仪表共用桥架，中间加隔板敷设，在没有仪表桥架的地方单设独立桥架、穿管或埋地敷设。火灾报警系统室外应采用埋地敷设。

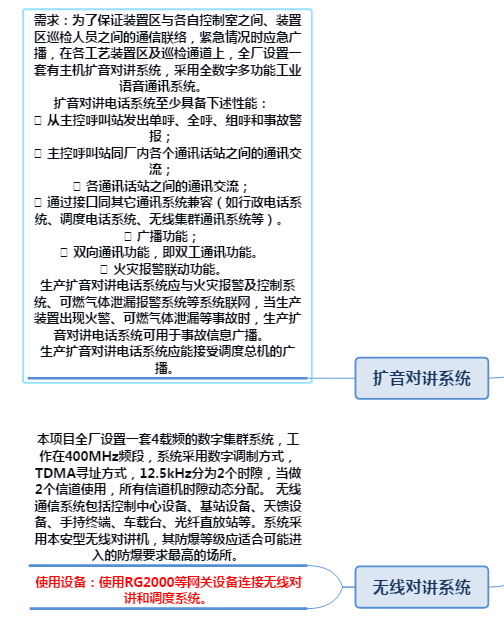

6.     无线对讲系统

6.1.      本项目全厂设置一套4载频的数字集群系统，工作在400MHz频段，系统采用数字调制方式，TDMA寻址方式，12.5kHz分为2个时隙，当做2个信道使用，所有信道机时隙动态分配。 无线通信系统包括控制中心设备、基站设备、天馈设备、手持终端、车载台、光纤直放站等。系统采用本安型无线对讲机，其防爆等级应适合可能进入的防爆要求最高的场所。

6.2.      使用设备：使用RG2000等网关设备连接无线对讲和调度系统。

7.     扩音对讲系统

7.1.      需求：为了保证装置区与各自控制室之间、装置区巡检人员之间的通信联络，紧急情况时应急广播，在各工艺装置区及巡检通道上，全厂设置一套有主机扩音对讲系统，采用全数字多功能工业语音通讯系统。 扩音对讲电话系统至少具备下述性能：  1.从主控呼叫站发出单呼、全呼、组呼和事故警报；  2.主控呼叫站同厂内各个通讯话站之间的通讯交流；  3.各通讯话站之间的通讯交流；  4.通过接口同其它通讯系统兼容（如行政电话系统、调度电话系统、无线集群通讯系统等）。  5.广播功能；  6.双向通讯功能，即双工通讯功能。  7.火灾报警联动功能。 生产扩音对讲电话系统应与火灾报警及控制系统、可燃气体泄漏报警系统等系统联网，当生产装置出现火警、可燃气体泄漏等事故时，生产扩音对讲电话系统可用于事故信息广播。  生产扩音对讲电话系统应能接受调度总机的广播。

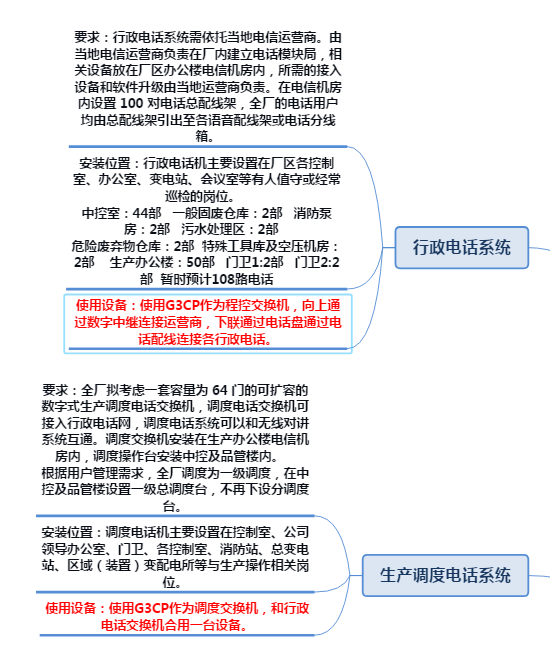

8.     生产调度电话系统

8.1.      要求：全厂拟考虑一套容量为 64 门的可扩容的数字式生产调度电话交换机，调度电话交换机可接入行政电话网，调度电话系统可以和无线对讲系统互通。调度交换机安装在生产办公楼电信机房内，调度操作台安装中控及品管楼内。  根据用户管理需求，全厂调度为一级调度，在中控及品管楼设置一级总调度台，不再下设分调度台。

8.2.      安装位置：调度电话机主要设置在控制室、公司领导办公室、门卫、各控制室、消防站、总变电站、区域（装置）变配电所等与生产操作相关岗位。

8.3.      使用设备：使用G3CP作为调度交换机，和行政电话交换机合用一台设备。

9.     行政电话系统

9.1.      要求：行政电话系统需依托当地电信运营商。由当地电信运营商负责在厂内建立电话模块局，相关设备放在厂区办公楼电信机房内，所需的接入设备和软件升级由当地运营商负责。在电信机房内设置 100 对电话总配线架，全厂的电话用户均由总配线架引出至各语音配线架或电话分线箱。

9.2.      安装位置：行政电话机主要设置在厂区各控制室、办公室、变电站、会议室等有人值守或经常巡检的岗位。 中控室：44部   一般固废仓库：2部   消防泵房：2部   污水处理区：2部  危险废弃物仓库：2部  特殊工具库及空压机房：2部    生产办公楼：50部   门卫1:2部   门卫2:2部  暂时预计108路电话

9.3.      使用设备：使用G3CP作为程控交换机，向上通过数字中继连接运营商，下联通过电话盘通过电话配线连接各行政电话。
