PCM设备 IDM MUX8综合业务复用设备

一、 概述

IDM MUX8综合业务复用设备是我公司研制的在E1传输通道上传输N*64K数据业务的同时可传输8路64K话音、数据业务的综合复用传输设备。

IDM-MINI8采用独立式结构，可以将10/100Base-T以太网、语音、V.35、V.24等业务转化为E1数据流，在E1通道上进行传输，适合于通过微波、DDN专网等信道将接口的工作距离延伸，扩大服务范围。

IDM MUX8综合业务交叉复用设备图片

二、 产品特性

Ø   采用19 英寸1U 标准机箱；

Ø   采用模块化结构，功耗低，可靠性强；

Ø   提供双E1传输接口；

Ø   两组E1可以选互备份、或时隙提取模式

Ø   提供8路64K业务接口，可选FXO、FXS、V.24、磁石、共电和EM等业务卡；

Ø   适应宽幅电压模式：支持DC-48V或～220V，或双电源供电；

Ø   可作为光猫、接口转换器使用。

三、 技术规格

1)        E1****接口

码速率	2.048Mbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/32	信令	随路信令

2)        以太网(FE)

接口类型	RJ-45	传输速率	N×VC12（N≤50）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

3)        以太网(GE)

接口类型	RJ-45	传输速率	N×VC12（N≤63）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

4)        FXO**、FXS接口**

音频范围	300Hz~3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	20mA/路

5)        同向64K接口

码型	G.703标准	码速率	64Kbps
阻抗	平衡120Ω	全面符合ITU的G.703建议标准

6)        EM2/4****线接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

7)        磁石接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

8)        V.24****接口

传输速率

异步≤9600bps；同步64Kbps

电气特点

符合CCITT V.28协议

9)        V.35****接口

接口类型	RJ-45	电气特点	符合ITU-T V.35建议
传输速率	n×64Kbps（n=0～31）	终端接口	符合ISO2593规定

10)     电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

≤150W

11)     环境条件

工作温度

-10oC ~+50oC

相对湿度

0~95%（无凝结）

12)     产品尺寸

长度×深度×高度

220×141×39(mm)

四、 应用示例

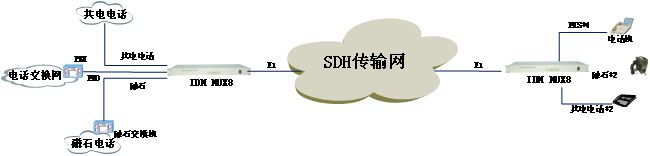

IDM MUX8****点对点应用组网拓扑图
