PCM设备 IDM MSAP-G3CP SDH大容量综合业务交叉复用设备

一、 概述

IDM MSAP-G3CP SDH大容量综合业务交叉复用设备是一个集窄带业务接入、宽带业务接入、PCM复用、64K时隙交叉连接、E1交叉连接、STM-1/STM-4交叉连接、SDH/PDH光传输、电话交换数字信令接入、以太网交换、多媒体调度于一体的综合业务平台。是一个集通信接入、传输、交换、交换、调度、视频显示控制于一体的综合业务平台。

IDM MSAP-G3CP设备主要用于数据通信网络中接入层的业务接入、传输和汇聚。具备完整的同步定时功能，强大的VC12级和64K级的无阻塞交叉连接矩阵，具有语音、IP、数据及以太网等业务的汇聚能力。

网络管理平台可采用北京瑞光极远数码科技有限公司的Netguard网络管理系统，提供基于服务器/客户端模式的、分级的强大管理能力，包含配置管理、故障管理、性能管理、权限管理、日志管理等功能。



IDM MSAP-G3CP SDH大容量综合业务交叉复用设备图片

二、 产品特性

1)           设备结构

Ø机箱结构采用(6+1)U、插盘式设计；提供16个前插盘和12个后插盘槽位。

2)           传输接口

Ø提供标准STM-4/STM-1光传输接口，最大支持48个光方向；

Ø提供标准的E1接口，最大支持336个。

3)           业务(PCM)接口

Ø提供自动电话、共电电话和磁石电话等话路语音接口，最大支持300路；

Ø提供V.24/RS232/RS485/RS422、X.50/X.58、同向64K、Nx64K带宽的V.35/V.36、以太网等数据业务接口，最大支持300路。

4)           交叉能力

Ø 具备4032×4032个64K时隙无阻塞全交叉功能，；

Ø 具备2016×2016个2M时隙无阻塞全交叉功能；

Ø具备32×32个VC4的空分交叉功能；

Ø 信令交换和处理功能，程控交换功能，支持NO.7、No.1、PRI、V5.2信令。

5)           网管能力

Ø提供完善的SDH综合配置和DXC交叉连接功能的网管软件系统；

Ø提供对音频通道的电平在线测试、64K时隙通道、E1通道的误码在线测试；

Ø支持SNMP网管协议。

6)           保护能力

ØVC-4空分交叉盘、64K交叉盘、主控盘和电源盘双盘互备份；

Ø双AC ~220V和双DC -48V两级电源互备份；

Ø双STM-1/STM-4光口1+1保护；

ØE1端口的1+1、1:N的保护；

ØSDH光路恢复时钟、E1线路恢复时钟和主时钟多种时钟源选择及保护倒换。

三、 技术规格

1)        光接口

接口类型	STM-4     SFP	光纤模式	单模(可选多模)
收/发速率	622.08Mbps/622.08Mbps	收/发波长	1310nm/1550nm
发光功率	-12~-6dBm	接收灵敏度	优于-32dBm
传输距离	40Km，可选装远距离光模块实现更远距离的光纤传输
接口类型	STM-1     FC	光纤模式	单模(可选多模)
收/发速率	155.52Mbps/155.52Mbps	收/发波长	1310nm/1550nm
发光功率	-12~-6dBm	接收灵敏度	优于-32dBm
传输距离	40Km，可选装远距离光模块实现更远距离的光纤传输

2)        E1****接口

码速率	2.048Mbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/32	信令	随路信令

3)        以太网(FE)

接口类型	RJ-45	传输速率	N×VC12（N≤50）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

4)        以太网(GE)

接口类型	RJ-45	传输速率	N×VC12（N≤63）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

5)        FXO**、FXS接口**

音频范围	300Hz~3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	20mA/路

6)        同向64K接口

码型	G.703标准	码速率	64Kbps
阻抗	平衡120Ω	全面符合ITU的G.703建议标准

7)        EM2/4****线接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

8)        磁石接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

9)        V.24****接口

传输速率

异步≤9600bps；同步64Kbps

电气特点

符合CCITT V.28协议

10)     V.35****接口

接口类型	RJ-45	电气特点	符合ITU-T V.35建议
传输速率	n×64Kbps（n=0～31）	终端接口	符合ISO2593规定

11)     电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

≤150W

12)     环境条件

工作温度

-10oC ~+50oC

相对湿度

0~95%（无凝结）

13)     产品尺寸

长度×深度×高度

482×309×132(mm)

四、 应用示例

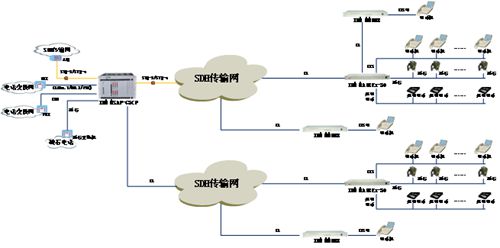

典型组网拓扑图

IDM MSAP-G3CP作为汇聚节点，可通过上联通过STM-1/STM-4光接口接入上一级传输网，通过E1数字中继或者FXO模拟中继接入电话交换网中，通过磁石电话接口接入磁石交换机，通过共电电话接口接入到共电电话系统。同时可通过STM-1/STM-4光接口或者E1接口接入到本地传输网中，与远端小容量的综合业务交叉接入设备IDM MUX8、IDM MAP8E1-30等设备组网。

远端小容量的综合业务交叉接入设备IDM MUX8、IDM MAP8E1-30通过E1接口接入到本地传输网，通过FXS模拟电话接口、磁石电话接口和共电电话接口接入到本次的模拟电话机、磁石话机和共电话机上。
