PCM设备 IDM DXC5000时隙交叉设备

一、 概述

IDM DXC5000时隙交叉设备是我公司采用专用大规模集成电路设计的PCM时隙交叉连接设备之一。通过2M传输介质完成用户终端设备之间或用户终端设备与公用电话交换网的连接。

该设备可利用8路标准的E1传输通道（G.703标准），采用PCM30/31制式，直接提供语音、数据、图像等多种用户接口。同时具有8组E1之间、以及所有用户接口之间的时隙无阻塞交叉连接设备。同时该设备具有多种时钟模式，能够满足各种应用环境的时钟需求。

可通过主控盘的8个E1扩展240路语音接口数量、重点单元可以采用双盘互备份。

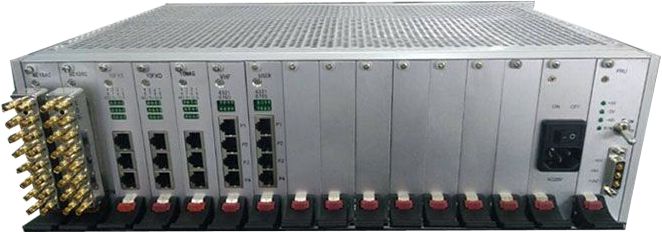

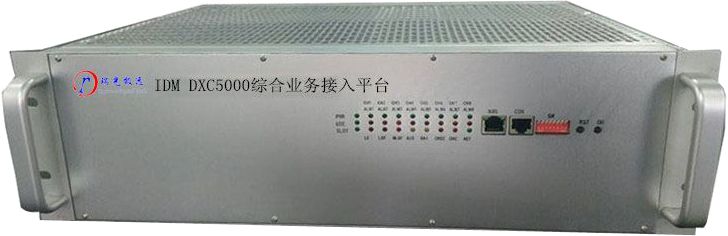

IDM DXC5000时隙交叉设备图片

二、 产品特性

Ø 19英寸3U标准机箱，2个电源盘槽位，2个主控盘槽位和12个业务槽位；

Ø 双48V电源，支持1+1热备份；

Ø DXC主控盘提供8路E1接口，支持双主控互备份；

Ø DXC主控盘提供用户接口的接入和管理、数据和信令交叉连接、系统同步和设备组网控制与管理；

Ø 提供齐全的64K及N*64K接口，业务种类和数量可在机框内任意配置，每槽位可出8路或10路64K业务；

Ø 支持FXS/FXO、磁石、2/4线EM、RS232/RS422/RS485、GSM/CDMA业务。

三、 技术规格

E1****接口

码速率	2.048Mbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/32	信令	随路信令

以太网

传输速率	N×VC12（N≤50）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

FXO**、FXS接口**

音频范围	300Hz~3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	20mA/路

EM2/4****线接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

V.24****接口

传输速率

异步≤9600bps；同步64Kbps

电气特点

符合CCITT V.28协议

V.35****接口

接口类型	RJ-45	电气特点	符合ITU-T V.35建议
传输速率	n×64Kbps（n=0～31）	终端接口	符合ISO2593规定

电源及功耗

供电方式

DC 12V

整机功耗

≤120W

环境条件

工作温度

-20oC ~+50oC

相对湿度

0~95%（无凝结）

四、 应用示例

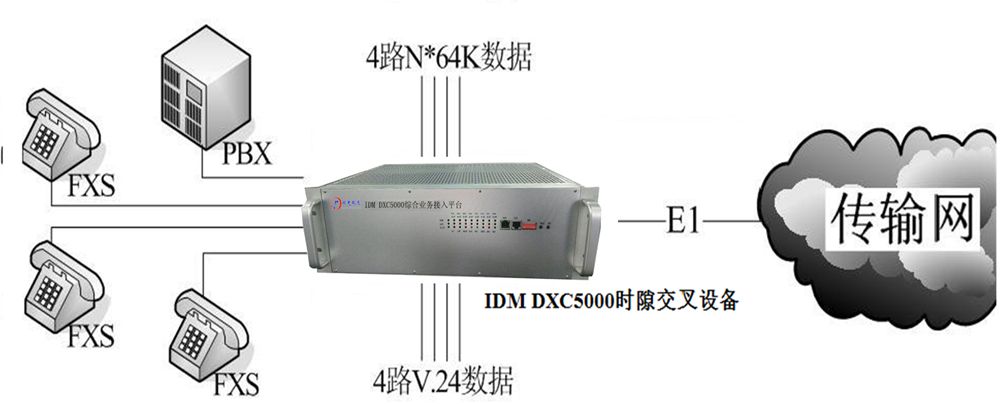

IDM DXC5000****业务接入示意图

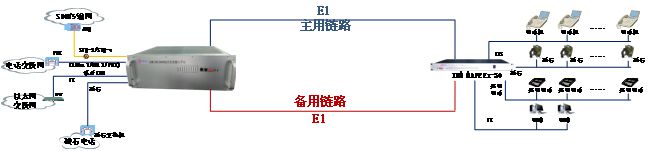

IDM DXC5000 E1****传输主备保护应用示意图
