IDM VoiceCable在线监测设备

一 概述

IDM VoiceCable在线监测设备是在线对电话线缆监测、管理的机房业务平台。

早期用于机房的112在线测试业务，目前多用于专网通信机房的电话线监测。测试内容为断线、混线、绝缘不良、串电、杂音等。

本设备用于专网机房的人工或自动测试。记录线路状态。

设备根据配置对线路进行相应的参数测试，测试可以自动或人工测试，具有各种电话测试音频的输出模式和测试模式，具有测试话机接口。

系统将测试数据实时传送到网管系统，建立参数数据库。设置存储周期，超期后自动覆盖。

设备的网管系统支持通过MCP协议与机房运维智能体相连，可以对运营数据通过ChatBI进行任意展示，通过机房与线路数据库可以对线路进行分析总结，也可以对根据以往的变化趋势、和物理特性对未来的线路状况进行预测分析。

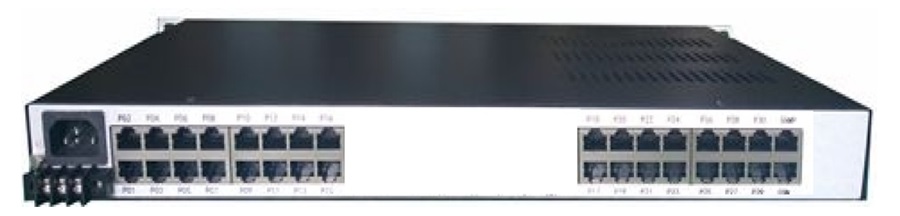

IDM VoiceCable在线监测设备

二 产品特性

(1). 19英寸1U设备，具有30路语音输入，和30语音输出；

(2). 通过设备的级联总线，可以级联更多扩展箱体，提供更多路的电缆测试；

(3). 支持在线检测模式、内线测试（PBX端）、外线测试（线缆端）。输入与输出端之间具有掉电直通功能。设备断电、故障、开关机或升级过程不影响通话。

三 在线监测支持

(1). 支持在线识别线路状态:摘机、挂机、振铃；

(2). 支持在线识别线路未接线、绝缘不良、长摘机和短路等故障,并告警提示；

(3). 支持线缆断线、短路故障检测,并完成故障定位；

(4). 支持线缆绝缘性能检测,识别线对线、线对地绝缘电阻,判定线路绝缘性能；

(5). 支持实时监测话路状态，主动识别话路异常状态,并支持异常状态触发启动自动故障分析,分析结果告警提示。

四 内线测试模式支持

(1). 检测振铃、拨号音、信号音、忙音、催挂音；

(2). 检测DTMF检号、转接、代接等PBX功能；

(3). 支持PBX侧任意话路切换到内线接口，辅助内线侧线路检测，实现FXS、FXO转换测试。

五 外线检测模式支持

(1). 支持向线路发送检测音频、辅助人工查找线路；

(2). 持话机侧任意话路切换到外线接口,辅助外线侧线路检测。实现外线热线测试。

六 设备支持

(1). 支持LED标识指示线路状态和故障告警,通过指示灯可以识别任一话路状态及故障情况；

(2). 支持线路参数自动学习功能、为监测检测判断提供参考依据；

(3). 支持话路直通,设备断电、故障、开关机或升级过程对话路无影响；

(4). 支持WEB网管对设备进行管理,包括设备信息显示,登录日志、操作日志、告警日志、网络连接日志的查看,用户管理,网络设置,业务管理和软件升级等操作；

(5). 可以提供串口网管或以太网SNMP网管，支持远程运维；

(6). 可以提供双交流220V电源，或双直流-48V电源，或混合双电源1+1互备分。

七 测试功能

音频电路支持一下种类的测试：

7.1 FXO、FXS接口

音频范围	300Hz~3400Hz	压缩率	ITUG.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	20mA/路

7.2 EM2/4线接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITUG.711中A律	回波损耗	不低于18dB

7.3 磁石接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITUG.711中A律	回波损耗	不低于18dB

7.4 电源及功耗

供电方式

AC220V/DC-48V

整机功耗

≤10W

7.5 环境条件

工作温度

-10oC~+50oC

相对湿度

0~95%（无凝结）

7.6 产品尺寸

长度×深度×高度

482×309×44(mm)
