IDM VHD6000/16H系列音视频光端机

一 产品概述

IDM VHD6000/16H系列音视频光端机采用JPEG2000无损压缩技术，支持高清及超高清高质量图像的实时同步、无失真的传输；由于采用了数字光纤传输技术使得高清图像的传输距离更远，抗干扰能力强，传输规模更大。本系列产品分为两个类别，HD系列支持1080P@60Hz，提供有HDMI、DVI、VGA以及SDI接口互联互通。

IDM VHD6000/16H系列音视频光端机，支持16路HDMI高清视频和16路音频传输，同时可支持数据、以太网、IO、IR、USB、电话、E1等多种数据的同步传输。本系列产品由于采用了JPEG2000的压缩技术可实现点对点、点对多点、多点对多点、一发多收的多种传输模式，广泛应用于多媒体视频会议、教学录播、多媒体展厅、广告传媒、多屏互动等众多领域。

二 产品应用

多媒体视频会议	多媒体教学录播
医疗示教	指挥中心
公安交通	金融银行系统
广告传媒	广播电视
军事通信	安防系统

三 产品性能

n 多种接口互联互通：支持HDMI、DVI、VGA、SDI互联互通；

n 支持16路HDMI高清视频信号同向同传；

n 支持16路音频传输；

n 多种分辨率支持：支持最大1920×1080@60Hz及以下多种分辨率；

n 多种业务接口支持：支持除高清视频以外的多种业务接口，平衡及非平衡音频、控制数据、开关量、IR、USB、电话、E1、以太网等业务。

n 光模块为单模单芯，默认支持传输距离40KM，光纤最大传输距离可选120KM；

n 自动识别和配置各种显示模式；

n 支持16位色深视频信号，传输带宽高达10Gbps；

n 像素时钟最大225MHz；

n 内置自动均衡和重定时功能，画面清晰稳定；

n 采用V-EDID技术，发射端支持EDID自我编程；

n 支持HDCP协议，支持DDC2B协议；

n 视频、数据、电源接口防雷防静电设计；

n 电源接口防反插，防浪涌，防高压设计；

n 结构紧凑小巧，安装方便，即插即用；

n 提供壁挂式和机架式设备**。**

四 物理参数

电压	壁挂式：DC 5V/1A~1.5A 机架式：AC220V或/和DC48V
功耗	壁挂式：<10W 机架式：视具体配置而定
平均无故障工作时间	大于10万小时
工作温度	-20°C~+75°C
贮存温度	-40°C~+85°C
相对湿度	0~95 %
尺寸	16路：440x165x180mm，4U，19英寸标准机箱
无腐蚀性和溶剂性气体，无扬尘，无强磁场干扰。

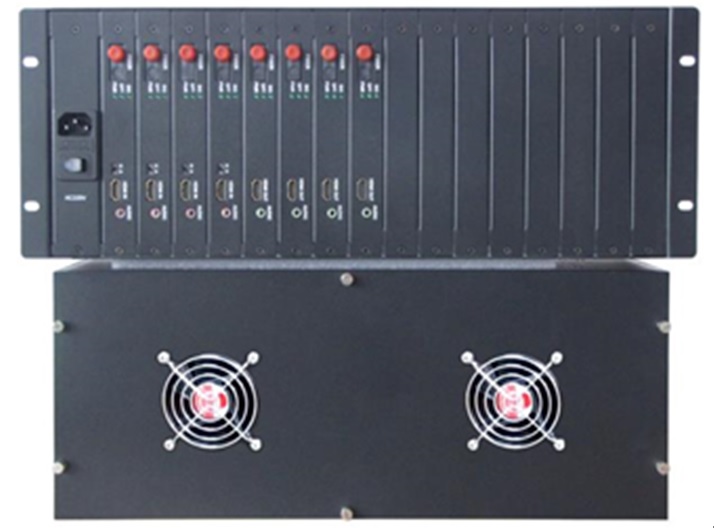

五 设备结构和图片

六 技术参数

6.1光接口

接口	FC(默认)，SC、ST可选
速率	1.25Gbps(1路) 2.5Gbps(2~8路) CWDM(16~64路)
传输距离	20Km(默认)，特殊距离提前说明
波长	多模：850nm/1310nm 单模：1310nm/1550nm
适用光纤类型	多模：50μm/125μm，62.5μm/125μm 单模：9μm /125μm

6.2视频接口

HDMI接口
视频输入：	TMDS信号；
物理接口：	HDMI1.3bType-a孔式插座；
最大视频像素时钟：	225M；
视频颜色深度：	8/10/12bit；
E-DDC标准：	E-DDC2/EDID；
E-DDC：	5VTTL电平。
DVI接口
视频输入：	DVI 1.0；HDCP 1.2；
物理接口：	DVI接口1x18+1 DVI-D公头；
最大视频像素时钟：	225M；
视频颜色深度：	8/10/12bit；
E-DDC标准：	E-DDC2/EDID；
E-DDC：	5VTTL电平；
VGA接口
VGA接口标准：	DB15/F孔式插座；
分辨率：	VGA640x480@60HZ～WUXGA1920x1080@60Hz
输入视频模拟带宽：	500MHz(3dB)；
输入视频电平：	0.7Vp-p，典型，最大1.5Vp-p；
输入视频阻抗：	75Ω；
输入耦合方式：	直流；
行同步频率：	15KHz～200KHz；
场同步频率：	30Hz～200Hz；
行场同步输入阻抗：	510Ω；
SDI接口
信号标准：	SMPTE424M,SMPTE292M,SMPTE259M,DVB-ASI；
数据速率：	270Mbit/s-1.48Gbit/s–2.97Gbit/s；
电缆均衡：	250m@270Mbit/s,140m@1.5Gbit/s,80m@2.97Gbit/s；
信号幅度：	800mV±10%；
支持分辨率：	1080p60HZ/50HZ;1080P30HZ/25HZ; 1080I60HZ/50HZ;720P60HZ/50HZ;576i;480i
物理接口：	BNC接头，75Ω；
CVBS接口
视频格式：	PAL/NTSC；
输入电平：	0.5-2Vpp；
输出电平：	1Vp-p带宽(-3dB)8MHz；
数码位宽：	12bit；
微分增益：	≤1%；
微分相位：	≤1°；
加权信噪比：	≥75dB；
连接器：	BNC75Ω。

注意

u 设备上方贴有TX、RX标签，TX代表发射机，RX代表接收机。

u 设备底部标签显示设备配置情况，请详细查阅。

6.3数据接口（可选）

接口	3.81mm标准凤凰工业端子
数据格式	默认：RS-485 可选：RS-232，RS-422，TTL，开关量
方向	正向，反向，双向可选
传输速率	115200bps
工作模式	半双工/全双工

数据接口线序定义：

管脚	3.81mm标准凤凰工业端子
	RS-485	RS-422	RS-232
第1路RS-485+	RS-422收+	第1路RS-232 TX
第1路RS-485-	RS-422收-	第1路RS-232 RX
GND	GND	GND
4	第2路RS-485+	RS-422发+	第2路RS-232 TX
5	第2路RS-485-	RS-422发-	第2路RS-232 RX

注意

u RS-485数据接口可以级联使用，当需要连接多个RS-485设备时(如连接多个球机时)，可以将多个RS-485设备的RS-485+和光端机的RS-485+连接在一起，RS-485-和光端机的RS-485-连接在一起，RS-485设备带有解码板时即可正常使用(一般球机带解码板)。

u 当仅使用1路数据时，优先使用第一路数据接口，其他管脚为悬空状态。

6.4音频接口

非平衡音频接口
接口	3.81mm标准凤凰工业端子
方向	正向，反向，双向可选
带宽	20Hz~20KHz
量化等级	24bit
阻抗	Line-in：47欧(非平衡) Line-out：10欧(非平衡)
信噪比	85dB(非平衡加权典型值)
总谐波失真	0.1%(典型值)
音频接口和数据接口共用一个5位工业端子引出。

音频接口线序定义：

管脚	管脚定义(5位工业端子)
1	LIN：左声道音频入
2	RIN：右声道音频入
3	GND
4	LOUT：左声道音频出
5	ROUT：右声道音频出
平衡音频接口
连接器：	卡侬头XLR，莲花座，均可选；
输入/输出电平：	2Vp-p；
总谐波失真：	≤1%；
带宽(-3dB)：	20~20KHz；
音频编码：	24bit
输入/输出阻抗：	600Ωor100KΩ；
加权信噪比：	≥80dB；

6.5 开关量IO接口（可选）

物理接口：	接线端子
输入输出方式：	输入方式可选为TTL输入或者干触点输入
干触点输入：	短路或者开路
输出方式：	可选为5VTTL/24VTTL输出,或者继电器输出
继电器输出形态FORMC（SPDT）:	继电器吸合时间6ms 继电器释放时间3ms 总计开关时间10ms 继电器触点容量1A/24VDC
传输延时时间：	2毫秒
最大工作开关频率：	50Hz

6.6 USB接口（可选）

接口标准：	USB2.0/USB1.1
物理接口：	上游口：USB type B
	下游口：USB type A
接口数量：	对应或根据客户需求
通信速率：	高速：480Mbps
	全速：12 Mbps
	低速：1.5 Mbps

6.7 以太网接口（可选）

接口	RJ45(带灯)
带宽	100M最大
自适应	支持10/100M、全双工/半双工自适应
Auto MDI/MDIX	支持，可自动识别平行/交叉网线

以太网交叉口RJ45接口的线序定义：

管脚	1	2	3	4	5	6	7	8
管脚定义	TxD+	TxD-	RxD+			RxD-

6.8电源

接口	壁挂式：5.08mm标准凤凰工业端子 (内部做了防接反设计，即使是正负极接反也可正常工作) 机架式：AC220V三针电源插座
供电	壁挂式：DC 9V/0.5A~1.5A(最大可承受35V输入电压，但设备会发热严重) 机架式：AC220V
