IDM RG5200融合调度综合网关

关键词：融合通信网关，综合网关，融合调度网关，融合调度综合网关，电台网关，磁石电话网关，综合业务网关，集群网关

一 系统介绍

1.1 概述

IDM RG5200系列是瑞光极远针对特殊应用开发的模块化融合调度综合网关产品，具有对信令和媒体的强大处理能力，集各类通讯接口于一身，支持E1、FXO/FXS、4G LTE、、集群接口/车台/手台、音频/短波/超短波、E&M接口、磁石接口、SIP等。支持双电源，主要应用于IPCC、SIP调度、统一通信等一些特定行业。

1.2 性能特点

(1). 模块化设计，19英寸3U机箱，最多可以插入17块业务插盘；

(2). 主机提供7个千兆以太网接口，其中2个端口，支持链路聚合，完成信令和媒体的处理，支持SIP协议，支持G.711 U-Law and A-Law, G.711 Appendix 1, G.723.1 and G.723.1 Annex A, G.729 Annex A and Annex B语音编码协议，支持IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、SNMP、Diff-Serv等网络协议，支持G.168协议和最大128ms延迟；

(3). 系统时钟支持本地时钟、线路恢复时钟等时钟模式；

(4). 磁石接入板支持4路磁石电话的接入，实现磁石电话信令和SIP信令的相互转换，可选择普通磁石接口或者2100Hz载波磁石接口；

(5). 模拟电话接入板支持提供10路模拟电话(FXO/FXS)接口；

(6). 设备支持基于SNMP协议的网管系统；

(7). E1插盘提供8个E1接入，分别是6个G.703的E1 接口，1个透传E1接口，一个传输E1接口；

(8). 设备提供17个业务槽位，可通过插入各种扩展功能板实现通信传输/接入、信令转换和调度功能，支持扩展功能板如下：

u E1业务接入板：支持8个G.703的E1接口；

u 音频业务接入板：可提供4路E/M二四线接口；

u LTE接入板：支持1路4G LTE接入；

u 电台接入板：支持4路电台业务接口，实现短波/超短波电台接入SIP软交换系统；

u 集群接入板：支持4路集群业务接口，实现集群电台接入SIP软交换系统；

u 消回声功能板：支持600ms延迟，可应用于卫星传输等大延时场景中；

u 通用业务板：提供4个通用64K业务插槽，支持FXO/FXS、磁石、E/M二四线、电台等多种业务小卡的混插，实现多种语音业务的接入和与SIP的转换；

u 支持共线语音业务，使用E1线路进行级联传输。

二 设备结构

IDM RG5200设备为标准3U，19英寸的机箱。设计紧凑，充分利用前面板的空间，方便用户操作。前面板布置以太网接口、以太网网管接口、CPU控制台接口、电源接线端子、电源开关以及各种指示灯。布局有按键开关、拨码开关**。**

2.1 面板示意图

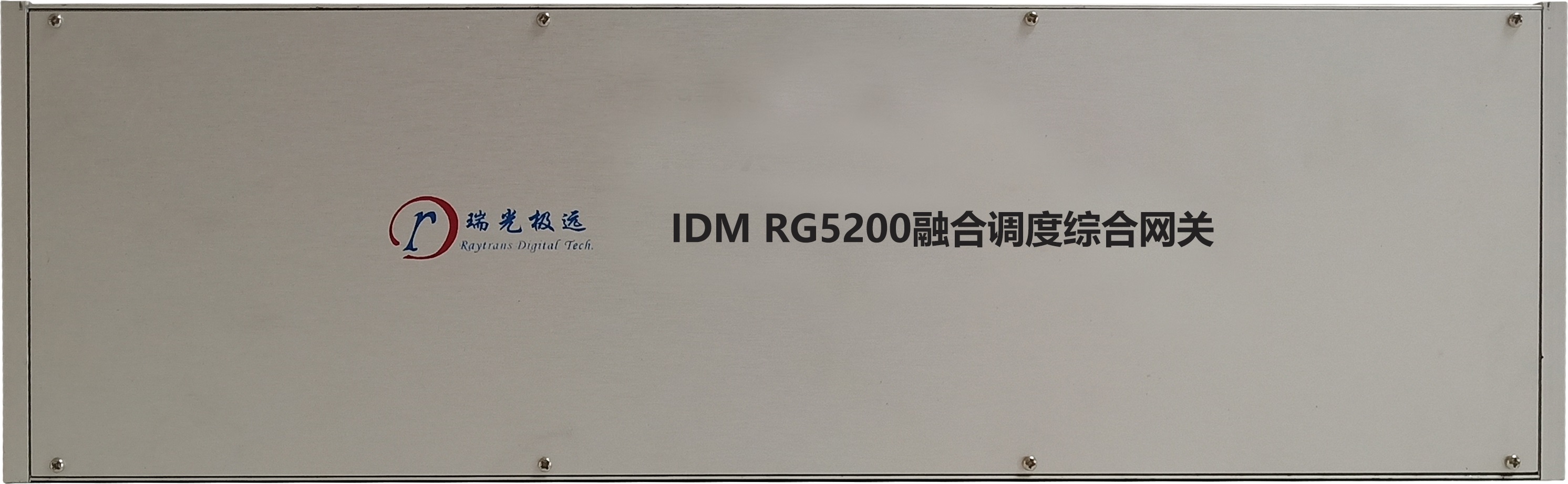

图2-1  IDM RG5200设备

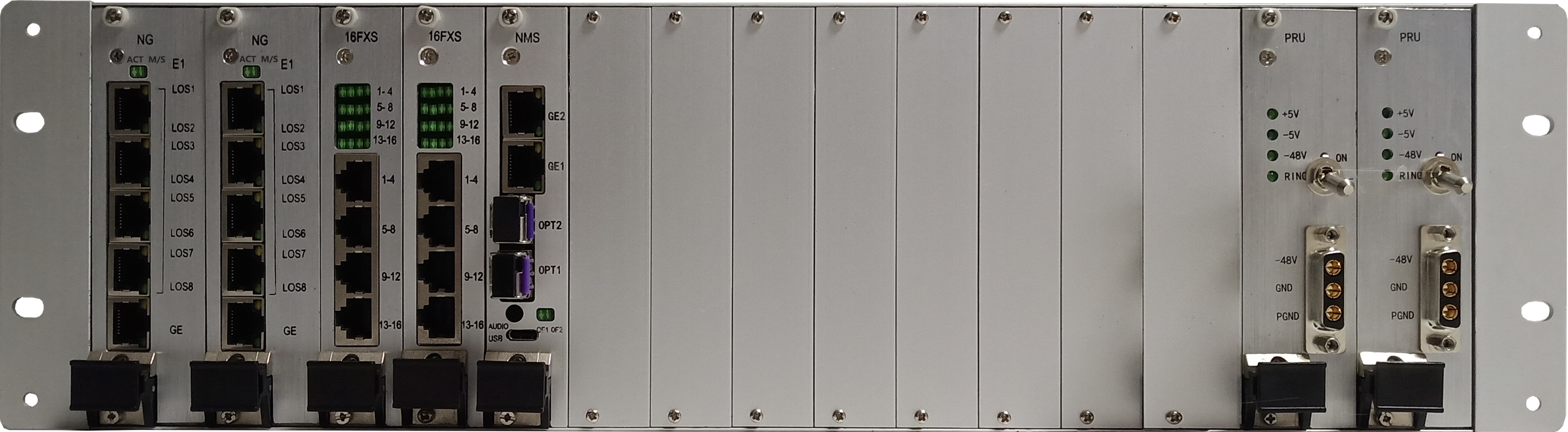

图2-1  IDM RG5200设备图片

面板从左到右，共提供17个通用插槽。

三 组网应用

最多支持170路64K时隙业务的接入、话音、音视频及局域网等通信业务合路为一路高速数据流，然后通过DDN专线、微波，卫星等通信链路进行双向传输。支持音频业务透传、数据业务透传、以太网通道物理隔离透传。

电话局端接口FXO、话机接口FXS、电台接口/PTT手咪接口、LTE手机接口、磁石电话接口、扩音广播接口、调音台接口都可以在调度台统一调度。

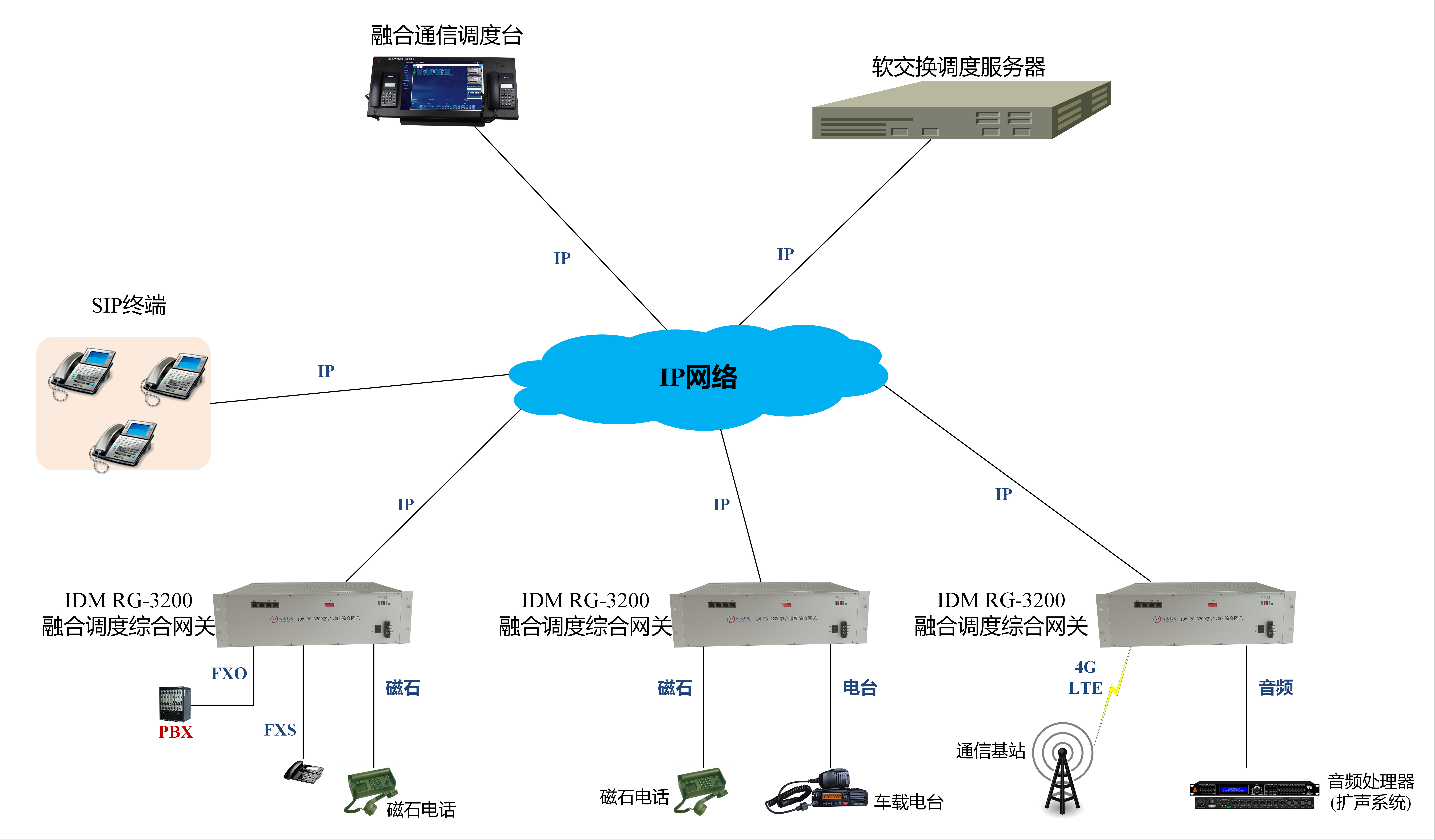

图3-1  IDM RG5200组网应用图

四 技术指标

4.1 VOIP协议

u VoIP协议：SIP；

u 语音编解协议：Codec:G.711 U-Law and A-Law，G.711 Appendix 1，G.729 Annex A and Annex B；

u 网络协议：IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、SNMP、Diff-Serv；

u 语音处理技术：语音激活检测(VAD) 、舒适噪音生成(CNG)、回声消除G.168(≤128ms延迟)等；

u 支持自动路由功能；

u 支持电话主叫号码检测和来电显示；

u 支持拨号音、回铃音等生成。

4.2 E1 接口

u 接口标准： G.703 / G.704；

u 接头类型： DB37，提供DB37到微同轴头的转换器；

u 数据速率： 2.048Mbps；

4.3 串行接口

u 接口标准：EIA-422/EIA-232；

u 接头类型：4个RJ45物理接口，提供DB25转换电缆，提供4个DB25接口；

u 异步接口速率：速率可配置为300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；

u 同步接口速率：速率可配置为1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；

4.4 模拟话音接口

u 接头类型： RJ45

u 接口类型： FXS， FXO， E&MVOC、MSG

u 编码协议： G.711(64k)

u 压缩率：ITU G.711中A律

u 音频范围：300Hz―3400Hz

u 阻抗：平衡600Ω

4.5 以太网接口

u 网络连接方式：端到端桥接

u 标准： IEEE802.3

u 接头类型： RJ45

u 数据速率： 10/100Mbps

4.6 HDMI接口

u 采样率：16k， 32k， 44.1k， 48k

u 码率范围：任意设置，建议64k~256kbps

u 编码格式：AAC， PCMA， MP3， MP2

u 增益调节：-24db ~ +24db，默认为0：不调节增益

u 码率范围：256K-4Mbps

u 码率控制：CBR、VBR、AVBR、FIXQP

u 编码格式：H.264、H.265

u 编码协议：H.265 Main Profile Level 5.0，H.264 Baseline/Main/High Profile Level 5.1

u 智能编码：SmartP，DualP，ROI

u HDMI输入能力：4K30

u 编码能力：4K30x3 or 1080P30x12

u 帧类型：I/P

u 解码能力：1080P30x8

4.7 高保真音频接口

u 输入接口：支持HDMI、3.5mm Line-In

u 输出接口：支持HDMI、3.5mm Line-Out

u 采样率：支持48K、44.1K、32K、16K、8K

u 编码格式：支持AAC、MP3、MPEG2、PMCA、PMCU

4.8 磁石接口

磁石接入板支持4路磁石的接入，完成磁石电话信令和SIP信令的相互转换，支持普通磁石接口和2100Hz载波磁石接口。

(1).    普通磁石

u 用户话音信号与主板信号的相互转换；数字信令和线路状态之间的转换，并为网管提供识别和状态信息。

u 可以用作磁石电话机之间、磁石交换机之间、以及两者之间的连接接口。

(2).    2100Hz****载波磁石

u 2100Hz载波信令与铃流或16时隙数字信令之间的转换，并为网管提供识别和状态信息。

u 用于将远端PCM设备的音频中继卡传来的2100Hz带内信令转换成铃流信号输出，并把本端接收的振铃信号转换成2100Hz带内信令提供给远端。

u 或者将本端的2100Hz带内信令转换成16时隙的数字信令提供给远端，并把远端PCM的16时隙的数字信令转换成2100Hz输出。

4.9 集群接口

u 支持SIP协议，可以加入SIP软交换服务器的会议室；

u 支持PTT对讲信令，可以定义E、M信令的有效性，支持PTT手柄、集群对讲机的选择接入。

4.10 电台接口

u 在操作控制端，对任一电台进行禁听、禁言、录音、删除、增加等功能。

u 控制台语音放到电台的方式可以有PTT控制模式、VAD语音激活模式、PAD控制台操作模式。通过控制台可以实现发送使能、和接收使能。

u 通过SIP融合调度系统可实现通过网络传输发送指令给电台网关，电台网关转发(透传给电台)，并可对电台相关参数进行查询，修改，删除等配置操作；

u 可实现与 146 电台的远遥口通过两线/四线方式对接(FSK调制)，采用全双工异步串口通信，通信速率 1.2kbps；

u 提供2路音频及 PTT接口，可与短波电台、超短波电台、数据链对接互通，数据链接入设备，卫通及集群进行语音通话及控制；

u 通过电台网关，实现电台与SIP融合调度系统语音互通，数据控制；

u 可实现通过网络控制电台 PTT 功能；

u 可实现通过网络控制勤务功能，可实现通过网络查询电台当前波道、静噪等状态；

u 可实现通过网络切换波道，可实现通过网络控制静噪开关；

u 具备 WEB 界面配置管理功能，能对 SIP 数据配置、音量控制、噪音控制、电台控制等技术参数修改配置。

4.11 EM2/4线音频

u 支持2线模式和4线模式，为网管提供识别和状态信息。

u 完成EM信令和SIP信令的相互转换，音频信息的IP传输；

u 支持通过E1 传输接口进行传输；

u 支持共线语音；

五 功能参数

5.1 工作环境

u 温度：0ºC--40ºC

u 湿度：90%(无凝结状态)

5.2 外形与尺寸

u IDM RG5200：19英寸3U标准机箱：宽度×深度×高度：485×310×135mm。

5.3 整机功耗

u 整机最大功耗：230W±10%
