IDM-RG2000电话无线集群接入网关

概述

    本设备实现两种不同频段的电台进行通信，支持两路IP电话/普通电话到两路电台音频接口的转换功能。具备二种工作模式：电话到电台一对一的直通模式、第一路到两路电台的会议模式、第二路电台到两路电台的会议模式。普通电话接口可以对接国内主流的电话交换机。IDM_RG2000系列设备主要有两个版本；如下：

型号	电台数量	以太网接口	描述
IDM-RG2000	2	无	提供两路普通电话和两路电台接口

结构说明

IDM_RG2000设备面板：

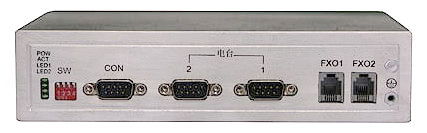

图2.1 IDM_RG2000设备前面板示意图

图2.2IDM_RG2000设备后面板示意图

   面板接口

电源接口、指示灯、拨码开关。（电源有220输入和+5V电源输入两种）

²      管理接口：CON DB9接口

²      电台接口： DB9接口

²      中继接口： RJ11接口

²      局域网接口： LAN1~LAN4；

²      广域网接口；WAN

   设备面板的LED灯提供设备的状态告警，能很方便了解设备是否工作正常或出于告警状态。面板指示灯定义表如下：

表2.1.1IDM_RG2000指示灯说明

名称	颜色	功能	描述
PWR	绿	电源工作状态	当系统供电正常，此灯亮；当电源供电不正常，此灯灭。
ACT	绿	设备运行指示灯	当设备CPU正常工作时此灯间隔250MS亮灭闪烁；不正常时常亮或长灭。
LED1	绿	通道声音指示灯	当电话通道有声音时此灯亮；无声音时此灯灭。
LED2	绿	通道声音指示灯	当电台通道有声音时此灯亮；无声音时此灯灭。

拨码开关控制设备工作模式便于用户根据使用应用场合进行设置。拨码开关使用方式如下表所示：

表2.1.2IDM_RG2000拨码开关使用说明

SW	1	2	3	4
ON	模式选择低位	模式选择	模式选择	模式选择高位
OFF

SW_4 SW_3 SW-2 SW_1: 选择设备工作模式说明：

0    0    0   0   ：设备工作于电话电台一对一直通模式；

0    0    0   1   ：设备工作于第一路电话和第一第二路电台会议模式；

0    0    1    0   ：设备工作于第二路电话和第一第二路电台会议模式；

外形尺寸

1.    IDM_RG2000版本：

普通版本采用台式外观具体参数如下：

120 × 190 × 44（mm）

接口特点

IDM-RG2000 电话网关提供的业务接口有：电台音频接口，FXO电话接口，以太网接口。以下是接口特性

电台音频接口特性

²      设备提供：2个电台音频接口

²      音频接口使用变压器耦合方式，抗干扰能力强。

²      音频输入输出阻抗600Ω。

²      音频接口的接收发送增益可以调节默认为：0DB发送，0DB接收。

²      音频接口为平衡方式输入，也可以接成不平衡（一端接地），输入阻抗600Ω。

电话中继接口特性

²      设备提供：2个FXO中继电话接口；

²      电话中继接口使用变压器耦合方式，抗干扰能力强。

²      接口阻抗为200Ω+680Ω//0.1u三元件阻抗（可以根据用户需求提供600Ω纯阻）。

 以太网电接口

²     10/100BASE-T，全双工，半双工，自适应

²     符合特性：IEEE 802.3,802.1P，802.1Q

²     接口：RJ45 （100M五类线，双绞线）

以太网光接口

²     10/100BASE-FX

²     符合特性：IEEE 802.3，802.1P，802.1Q

²     接口：FS

²     发送功率≥-5dBm，灵敏度≤-35dBm

²     波长：1310/1550nm，传输距离：10km，40km, up to 120km

  控制接口

²       异步接口：8位数据位，1位停止位，无校验

²       波特率：57600

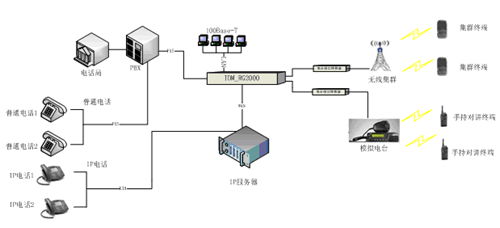

典型应用
