IDM-RG2000 SIP电台网关

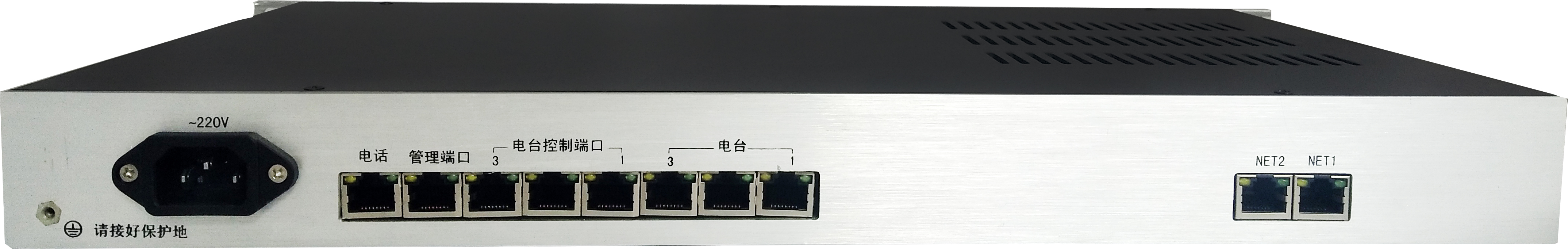

# 一、        概述 IDM RG2000软交换集群调度网关最多提供三个基地电台的接；每个电台有一个固定的SIP协议语音通道连接[调度机](https://www.rdtcom.com/product/duomeiti/507.html)作为热线专用，另外有1~2路SIP语音通道随时可以切换到某个电台使用；当某个基地电台同时又多个语音通道时，电台和多个语音通道之间组成语音会议室。 该网关支持[调度台](https://www.rdtcom.com/product/duomeiti/39.html)指定某个电台工作频率，通过标准的MQTT物联网协议传输，再通过具有语音或数字改变电台通道的工作频率。 集群调度对讲网关同时注册到SIP语音调度服务器和物联网通信服务器上。支持SIP软交换协议和物联网MQTT协议，MQTT协议支持PTT指令传输、串口电台频率管理、电台功率设置等等。 在[调度台](https://www.rdtcom.com/product/duomeiti/39.html)的界面上由台站名称、电台用途名称、电台型号、电台频率，以及SIP专线的电话号码。在[调度台](https://www.rdtcom.com/product/duomeiti/39.html)的图标上还有电台的收发状态显示、SIP专线上的声音显示，等等。 IDM RG2000  SIP VHF集群电台网关提供三组VHF电台的音频接口和电台参数控制的串行接口等。有5组SIP电话链路可以通过调度服务器连接其它SIP终端。 对应每个电台都有一个语音会议室，最多实现6方会议，也就是一个电台同时允许5个SIP电话客户同时在线讲话。 # 二、结构说明 IDM-RG2000设备面板： # 二、        面板接口 电源接口、指示灯。（电源220V输入） Ø  管理接口：RJ45接口； Ø  电台接口：RJ45接口；1~3 Ø  电话接口：RJ45接口； Ø  网络接口：NET1~NET2； 设备面板的LED灯提供设备的状态告警，能很方便了解设备是否工作正常或出于告警状态。面板指示灯定义表如下：

名称	颜色	功能	描述
PWR	绿	电源指示灯	当系统供电正常，灯亮；当电源供电不正常，灯灭。
ACT	绿	设备运行指示灯	当设备CPU正常工作时此灯间隔250MS亮灭闪烁；不正常时常亮或长灭。
STU	绿、红	状态指示灯	WAN 口未获取到 IP 地址，可能是 WAN 口未接网线、通过 DHCP 获取地址失败、IP 地址冲突、PPPoE 拨号失败等，红灯长亮；连接正常，红绿交替闪；
WAN	绿	WAN口指示灯	建立WAN连接，但无业务流，灯长亮；建立WAN连接且有业务流，灯闪亮。
PC	绿	PC口指示灯	链路已经链通，但无业务流，灯长亮；有业务流传输，灯闪亮；链路没有链通，灯灭。
WORK	绿	WORK指示灯	设备运行正常，灯闪亮；
CALL	绿	CALL指示灯	设备运行正常，灯闪亮；
1	绿	通道声音指示灯	当电台通道有声音时此灯亮；无声音时此灯灭。
2	绿	通道声音指示灯	当电台通道有声音时此灯亮；无声音时此灯灭。
3	绿	通道声音指示灯	当电台通道有声音时此灯亮；无声音时此灯灭。
4	绿	通道声音指示灯	当电台通道有声音时此灯亮；无声音时此灯灭。
5	绿	通道声音指示灯	当电台通道有声音时此灯亮；无声音时此灯灭。

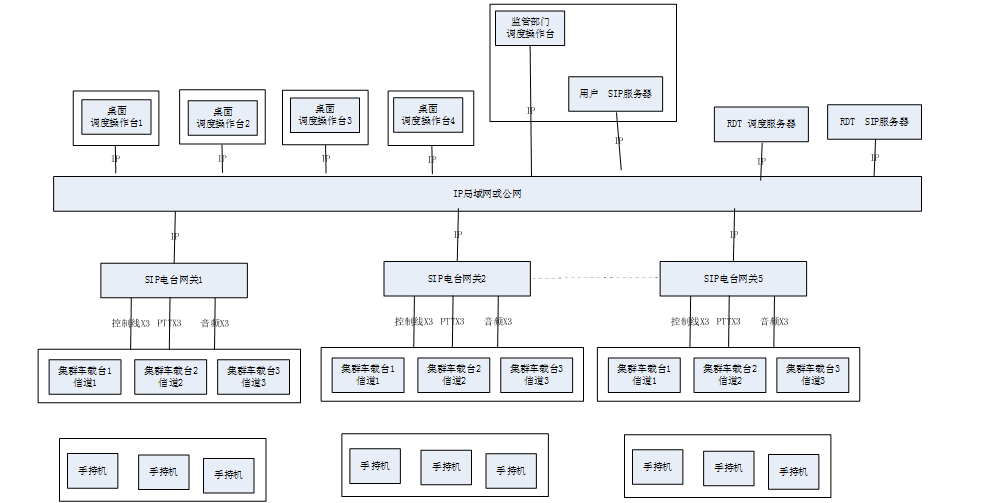

# 二、        外形尺寸 1)        IDM-RG2000： 采用19英寸标准1U机箱具体参数如下： 170 × 437.6 × 44（mm） # 三、        接口特点 IDM-RG2000 SIP电台网关提供的业务接口有：电台接口，电话接口，以太网接口。以下是接口特性 **1)**        **电台音频接口特性** Ø  设备提供：3个电台音频接口 Ø  音频接口使用变压器耦合方式，抗干扰能力强。 Ø  音频输入输出阻抗600Ω。 Ø  音频接口的接收发送增益可以调节默认为：0DB发送，0DB接收。 Ø  音频接口为平衡方式输入，也可以接成不平衡（一端接地），输入阻抗600Ω。 **2)**        **电话中继接口特性** Ø  设备提供：2个FXO中继电话接口； Ø  电话中继接口使用变压器耦合方式，抗干扰能力强。 Ø  接口阻抗为200Ω+680Ω//0.1u三元件阻抗（可以根据用户需求提供600Ω纯阻）。 **3)**        **以太网电接口** Ø  10/100BASE-T，全双工，半双工，自适应 Ø  符合特性：IEEE 802.3,802.1P，802.1Q Ø  接口：RJ45 （100M五类线，双绞线） **4)**        **以太网光接口** Ø  10/100BASE-FX Ø  符合特性：IEEE 802.3，802.1P，802.1Q Ø  接口：FS Ø  发送功率≥-5dBm，灵敏度≤-35dBm Ø  波长：1310/1550nm，传输距离：10km，40km, up to 120km **5)**        **控制接口** Ø  异步接口：8位数据位，1位停止位，无校验 Ø  波特率：57600 Ø  电台协议自学习功能： u  学习电台发送功率增减命令； u  学习电台改变发送、接收频率命令； u  学习控制电台天线指向角度命令。 # 四、        典型应用 #
