IDM RG-3200音视频融合通信主机

一 概述

IDM RG3200音频融合调度机是北京瑞光极远开发设计的基于PBX/IPPBX融合通信设备，广泛应用于电信运营商、政府、行业、大中型企业用户精心打造的，功能强大的。产品采用先进的数字集成电路、高集成优化结构及PBX/IPPBX通信技术设计而成。可部署在企业侧或运营商机房，为用户提供音视频融合一体的综合解决方案。

系统采用模块化设计、板卡组装方式，支持PRI、NO.1、NO.7、SIP/H.323各种信令方式，可连接传统PSTN网络和运营商VOIP软交换平台，可基于TDM网络和IP网络实现语音、传真、数据的传输，实现安全高效的企业内部音视频融合通信。

二 结构说明

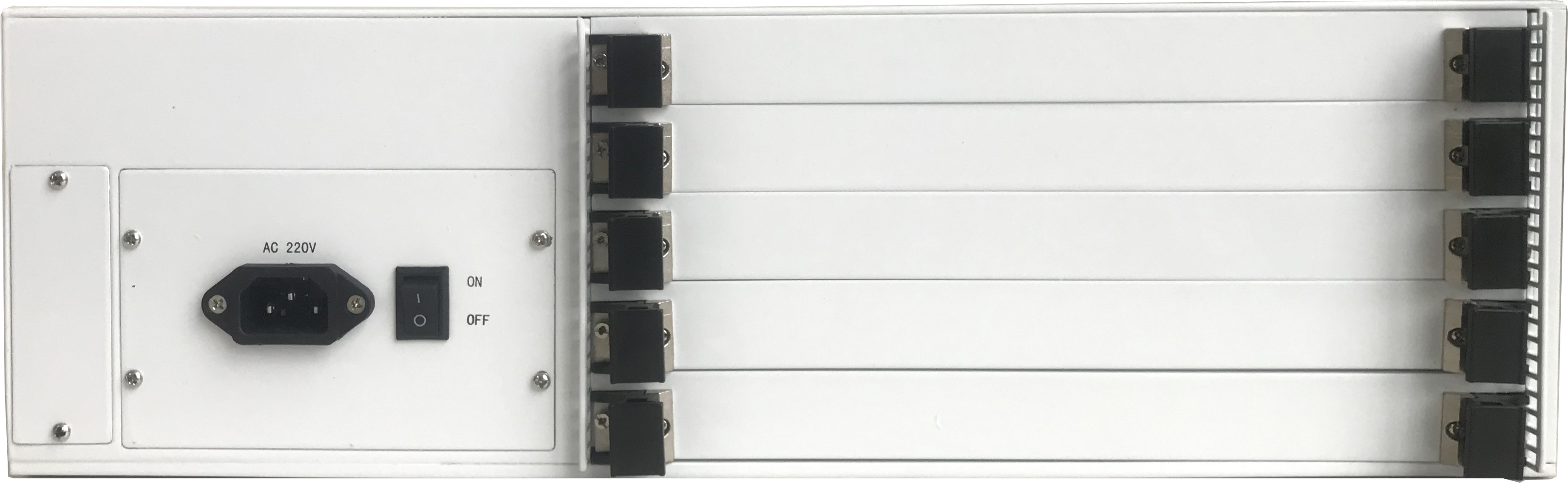

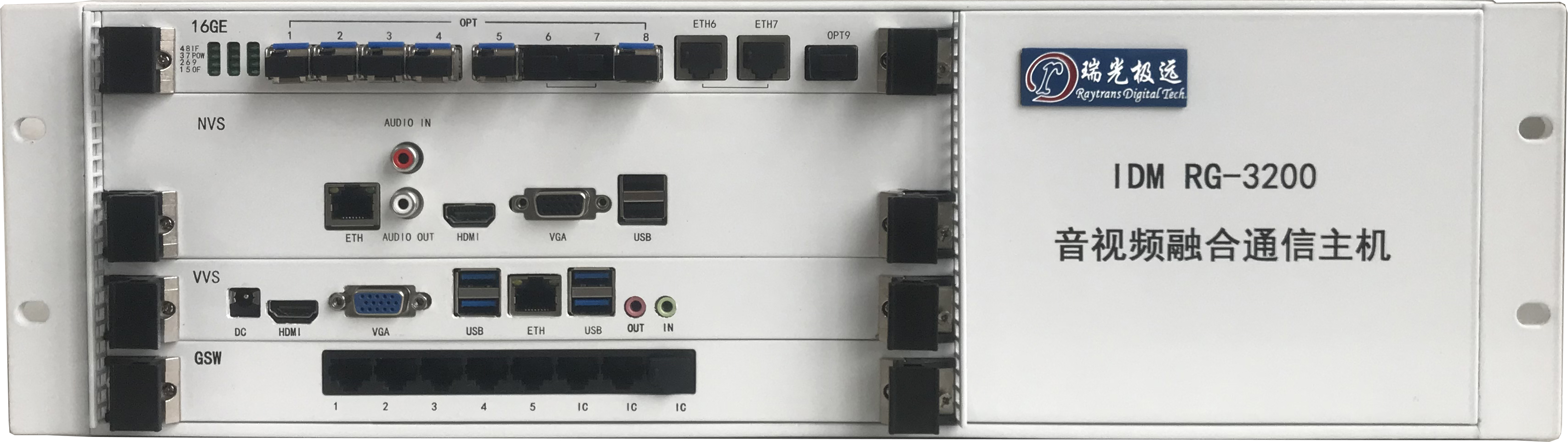

IDM MCC设备面板：

三 设备功能

(1). 机架式，≥至强四核，≥4G DDR3，≥1T，220V单电源，千兆网卡；

(2). 协议支持：SIP2.0/TFTP/FTP/SNMP/TELNET/HTTP/IEEE802.1Q/IEEE802.1X/RTSP；

(3). 软件平台HFT的架构须满足“云、管、端”架构，便于后期由服务器迁移至云端；交换系统软件采用LINUX系统；具备融合指挥调度软件、融合通信服务软件、发布服务软件、会商服务软件等模块；系统软件最大支持100路并发通信，支持最大500用户注册；支持多机级联； 根据用户需求，选配并发路数和用户注册数。

(4). 支持与语音指挥子系统接口、宽带集群子系统接口、视频会议系统接口、视频监控系统接口、单兵系统接口、应急预案系统接口、GIS系统接口、LED显示系统、其他系统联动接口；实现对各子系统的集中统一管理和操控；

(5). 可根据子系统提供的接口进行定制化开发；具备双机备份能力；

(6). 具备融合通信功能，宽带集群功能，发布服务功能，电子传真功能，短信服务功能，视频服务功能，语音会商服务功能，视频会商服务功能，融合指挥调度功能（即具备对各类语音终端、宽带集群终端、信息发布、视频监控、视频会议、GIS等系统信息资源的接入与集中管理功能、统一调用，实现语音、视频、数据媒体流融合指挥调度服务）。

(7). 支持融合语音调度功能、基本对讲功能、电话会议功能、视频调度功能等调度功能；支持提供SIP中继功能，实现与第三方系统的对接；支持GIS调度功能：直接点击呼叫、直接点击视频查看、圈选呼叫、运动轨迹记录/查询等。

(8). 调度台界面具有创建/修改/撤销会场、向会场中添加成员、开放/禁止发言、踢出会场、会场锁定、结束会议、会场广播/广播结束、会场录音等基本的会议功能；

(9). 支持与视频会议系统的互联，调度会议可作为原有视频会议的延伸和备份，当视频会议受到客观条件限制无法召开时，支持将用户普通固定电话、手机等加入到音频会议中。

四 设备关键业务板卡

4.1 调度服务主控板(MAIN)

(1). 协议支持：SIP2.0/HTTP/IEEE802.1Q/IEEE802.1X/RTSP；

(2). 软件平台HFT的架构须满足“云、管、端”架构，便于后期由服务器迁移至云端；交换系统软件采用LINUX系统；具备融合指挥调度软件、融合通信服务软件、发布服务软件、会商服务软件等模块；系统软件最大支持100路并发通信，支持最大500用户注册；支持多机级联； 根据用户需求，选配并发路数和用户注册数。

4.2 环路中继板(8FXO)

(1). 单板最大可提供8路环路中继接口，支持8FXO接口；

(2). 支持来显检测：FSK、DTMF；

(3). 支持G.711、G.726、G.729a/b、G.723、iLBC等音频编解码。

4.3 环路中继板(8FXS)

(1). 单板最大可提供8路环路中继接口，支持8FXS接口；

(2). 支持来显检测：FSK、DTMF；

(3). 支持G.711、G.726、G.729a/b、G.723、iLBC等音频编解码。

4.4 集群接入板(4AU)

(1). 支持4路集群接口，支持350M、300M、800M、短波超短波等集群系统接入，实现集群系统与公网手机，IP电话，无线集群，移动APP之间的语音互通；

(2). 支持语音激活检测技术。

4.5 音频接入板(4EM)

(1). 支持4路音频接口，每一路接口对应一个音箱系统（调音台）、麦克风、会议终端等语音接口，可以将该音箱系统（调音台）等接口语音接入到IP通信系统中，实现音箱系统（调音台）与公网手机，IP电话，无线集群，移动APP之间的语音互通；

(2). 支持语音激活检测技术。

4.6 16GE千兆以太网汇聚交换盘

4.6.1 功能介绍

(1). 整盘提供16个千兆以太网交换；

(2). 前面板提供7个SFP千兆光口+2光/电 comb接口；

(3). 对背板方向提供8个千兆；汇聚各个插盘过来的千兆以太网网络；

(4). 对3U 插盘背板方向，提供1个千兆以太网；

4.6.2 面板说明

序号	项目	说明
1	OPT1-5，OPT8,OPT9	1000Base-X接口SFP
2	OPT6,ETH6	以太网COMBO接口
3	OPT7,ETH7	以太网COMBO接口
4	LED指示灯 1-9	对应OPT1-9 光接口LINK状态 亮：表示对应端口光纤连接正常 灭：表示对应端口光纤断开
5	POW	亮：表示电源加电正常 灭：表示电源故障
6	IF	表示背板上的千兆囗总连接
7	OF	表示外部光口的总交换连接

4.7 GSW千兆以太网交换盘

4.7.1 功能介绍

(1). 整盘提供8个千兆以太网交换；

(2). 前面板提供5个10M100M/1000M电接口；

(3). 对背板方向提供1个千兆；接入16GE汇聚盘；

4.7.2 面板说明

序号	项目	说明
1	1-5	10M100M/1000M电接口
2	IC	IC 端口内部使用

4.8 NVS视频处理盘

4.8.1 功能介绍

(1). 可接驳符合ONVIF、RTSP标准的众多主流厂商的网络摄像机；

(2). 支持H.265高效视频编码码流，支持H.265、H.264 IP设备混合接入；

(3). 最大支持600万像素高清网络视频的预览、存储与回放；

(4). 支持HDMI与VGA同源输出，HDMI支持4K超高清输出，VGA支持高清1080p显示输出；

n  HDMI分辨率：3840x2160/30Hz(4K)，2560x1440/60Hz(2K)，1920×1080/60Hz，1600×1200/60Hz，1280×1024/60Hz，1280×720/60H；

n  VGA分辨率：1920*1080/60Hz，1600×1200/60Hz，1280*1024/60Hz，1280*720/60Hz。

(5). 支持全自动配置以及IPC一键添加，快速完成设备初始化；

4.8.2 面板说明

序号	项目	说明
1	AUDIO IN	音频输入
2	AUDIO OUT	音频输出
3	HDMI	HDMI视频输出，
4	VGA	VGA视频输出
5	USB	USB2.0

4.9 VVS音视频处理交换盘

4.9.1 功能介绍

(1). 协议支持：SIP2.0/TFTP/FTP/SNMP/TELNET/HTTP/IEEE802.1Q/IEEE802.1X/RTSP；

(2). 软件平台HFT的架构须满足“云、管、端”架构，便于后期由服务器迁移至云端；交换系统软件采用LINUX系统；具备融合指挥调度软件、融合通信服务软件、发布服务软件、会商服务软件等模块；系统软件最大支持100路并发通信，支持最大500用户注册；支持多机级联； 根据用户需求，选配并发路数和用户注册数。

(3). 支持与语音指挥子系统接口、宽带集群子系统接口、视频会议系统接口、视频监控系统接口、单兵系统接口、应急预案系统接口、GIS系统接口、LED显示系统、其他系统联动接口；实现对各子系统的集中统一管理和操控；

(4). 可根据子系统提供的接口进行定制化开发；具备双机备份能力；

(5). 具备融合通信功能，宽带集群功能，发布服务功能，电子传真功能，短信服务功能，视频服务功能，语音会商服务功能，视频会商服务功能，融合指挥调度功能（即具备对各类语音终端、宽带集群终端、信息发布、视频监控、视频会议、GIS等系统信息资源的接入与集中管理功能、统一调用，实现语音、视频、数据媒体流融合指挥调度服务）。

(6). 支持融合语音调度功能、基本对讲功能、电话会议功能、视频调度功能等调度功能；支持提供SIP中继功能，实现与第三方系统的对接；支持GIS调度功能：直接点击呼叫、直接点击视频查看、圈选呼叫、运动轨迹记录/查询等。

(7). 调度台界面具有创建/修改/撤销会场、向会场中添加成员、开放/禁止发言、踢出会场、会场锁定、结束会议、会场广播/广播结束、会场录音等基本的会议功能；

(8). 支持与视频会议系统的互联，调度会议可作为原有视频会议的延伸和备份，当视频会议受到客观条件限制无法召开时，支持将用户普通固定电话、手机等加入到音频会议中。

4.9.2 面板说明

序号	项目	说明
1	IN	音频输入
2	OUT	音频输出
3	HDMI	HDMI视频输出，
4	VGA	VGA视频输出
5	USB	USB2.0
6	ETH	100M以太网端口

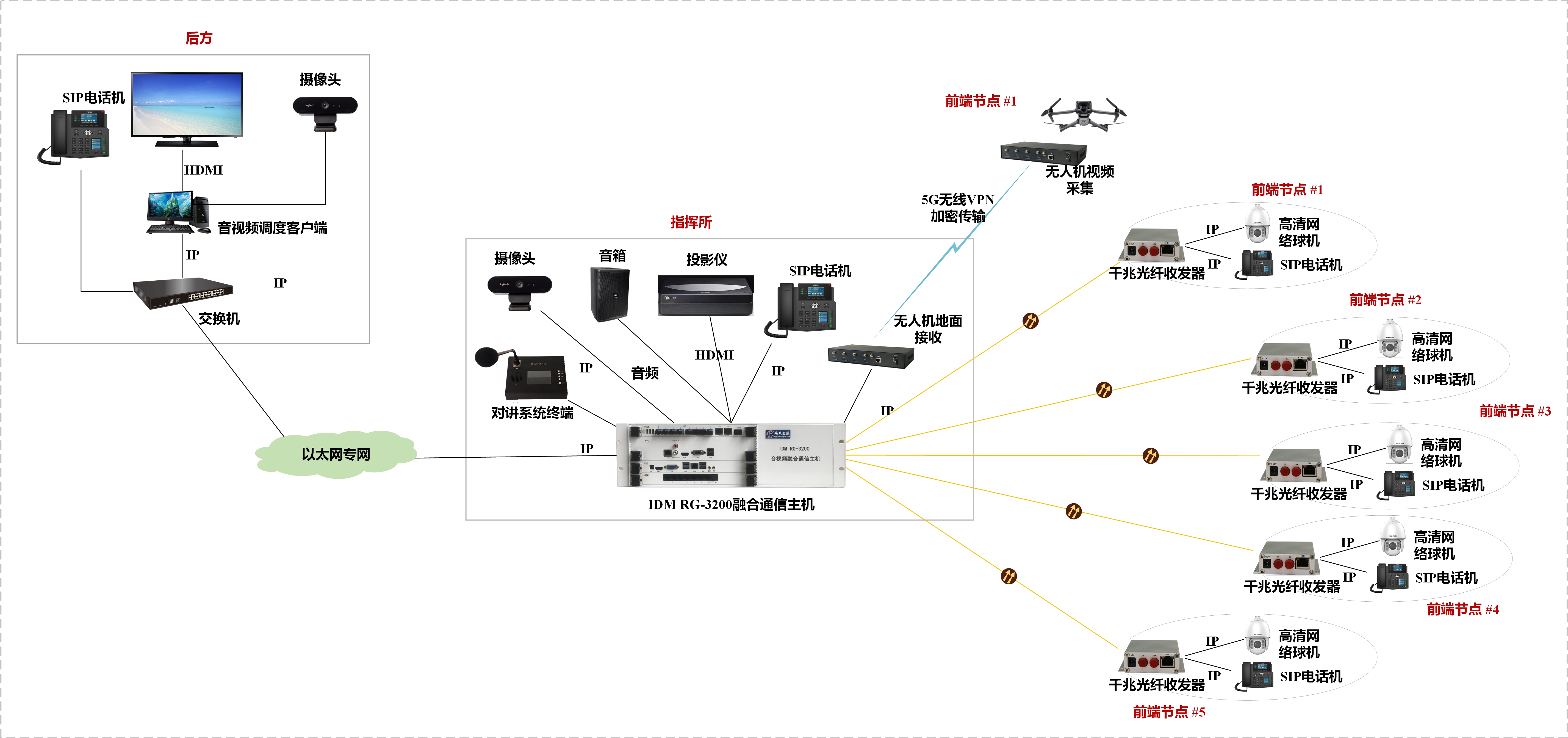

五 设备典型应用
