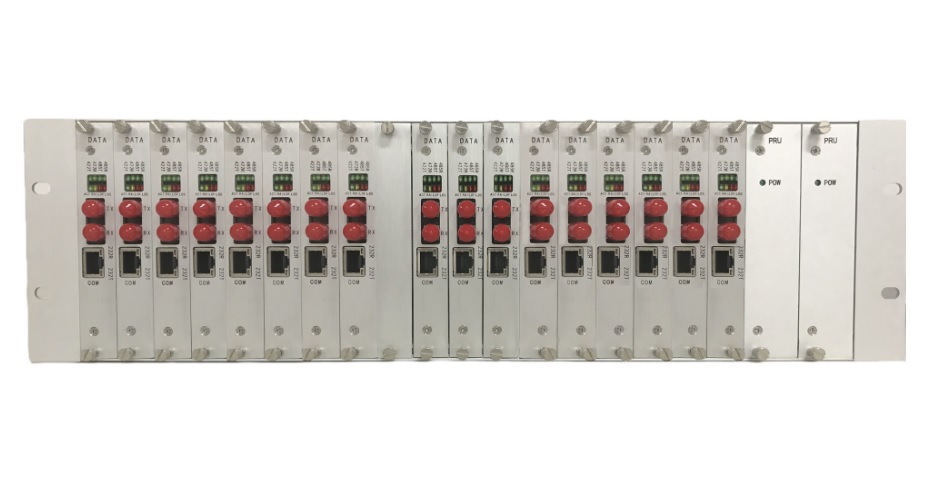

IDM-RACK3U集中型协议转换器
集中型协议转换器采用19英寸3U前插卡式结构，每个插盘对应1个远端RS232/422/485数据光端机或单E1网桥（光猫）、E1光端机、高速串口光猫、光纤交换机、串口转双向HDMI、电话光端机、E1(V.35)光猫，可方便组成星型网络。IDM-RACK3U集中型协议转换器充分地利用电信网络中现有的大量E1/光纤资源来扩展以太网的传输距离和应用范围，为以太网接入提供了较好的解决方案。此产品可用于局域网互连、视频点播、远程监控等各种领域。
图集展示
概述
IDM-RACK3U集中型协议转换器是针对大用户接入的星形网络拓扑而推出的机架式小容量多用户接入方式的网络平台系统，集成度高，兼容性强，可灵活配置不同数量、不同种类的业务盘（网桥盘或光猫盘），既可减少初期投资，也便于日后扩容、升级和维护。
IDM-RACK3U集中型协议转换器采用19英寸3U前插卡式结构，每个插盘对应1个远端RS232/422/485数据光端机或单E1网桥（光猫）、E1光端机、高速串口光猫、光纤交换机、串口转双向HDMI、电话光端机、E1(V.35)光猫，可方便组成星型网络。IDM-RACK3U集中型协议转换器充分地利用电信网络中现有的大量E1/光纤资源来扩展以太网的传输距离和应用范围，为以太网接入提供了较好的解决方案。此产品可用于局域网互连、视频点播、远程监控等各种领域。
产品特性
中心端采用19英寸3U插卡式结构，对应远端为桌面式RS232/422/485数据光端机、单E1网桥（光猫）、单E1光端机、高速串口光猫、光纤交换机、串口转双向HDMI、电话光端机、E1(V.35)光猫；
机框可提供20个槽位，其中2块电源盘，17块业务盘，1块网管盘或其他业务扩充盘；
中心端机框可插入RS232/422/485数据光端机、单E1网桥（光猫）和单E1光端机、高速串口光猫、光纤交换机、串口转双向HDMI、电话光端机、E1(V.35)光猫，满配时，最大可对应17个远端；
支持E1本地环回和远端环回；
支持成帧和非成帧模式，成帧模式支持PCM30/31和CRC-4自适应；
具有串口（RS485）网管和以太网网管，便于配置设备的工作参数和监视的工作状况。
双电源盘供电，1+1互备份；
技术规格
光接口
接口类型 | FC(可定制SC等) | 光纤模式 | 单模(可选多模) |
光纤速率 | 155bps±50ppm | 波长 | 1310nm |
发光功率 | -2～-11dBm | 接收机灵敏度 | 优于-36dBm |
以太网
接口类型 | RJ-45 | 传输速率 | 10/100Base-T 10M/100M |
标准协议 | 支持IEEE802.3 | 工作方式 | 全/半双工/自适应 |
广域网传输速率 | 100%线速100M | ||
FXO/FXS****接口
音频范围 | 300Hz~3400Hz | 阻抗 | 三元复式阻抗200Ω+560Ω//0.1μF |
压缩率 | ITU G.711中A律 | 环路电流 | 25mA/路 |
电源及功耗
供电方式 | -DC48V 或AC 220V（外置） | 整机功耗 | ≤350W |
环境条件
工作温度 | 0C ~+50oC | 湿度 | 95%无凝结 |
产品尺寸
长度×深度×高度 | 483×70×132 (mm) |
