IDM OPT-16AM 工业级16路 4-20mA模拟量光端机
IDM OPT-16AM设备采用大规模 FPGA 设计，采用独创技术，可同时支持 1~16 通道模拟量信号（电流/电压） 到光纤中继。该设备采用双电源供电，高性能 FPGA 可编程器件,无 MCU 处理，高速转换，采样频率可以到20KHZ，12位AD转换芯片，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了控制信号可靠性、安全性和保 密性，同时也解决了电缆传输距离受限的问题。
图集展示
一. 产品简介
IDM OPT-16AM设备采用大规模 FPGA 设计，采用独创技术，可同时支持 1~16 通道模拟量信号（电流/电压） 到光纤中继。该设备采用双电源供电，高性能 FPGA 可编程器件,无 MCU 处理，高速转换，采样频率可以到20KHZ，12位AD转换芯片，解决了电磁干扰、地环干扰和雷电破坏的难题，大大提高了控制信号可靠性、安全性和保 密性，同时也解决了电缆传输距离受限的问题。

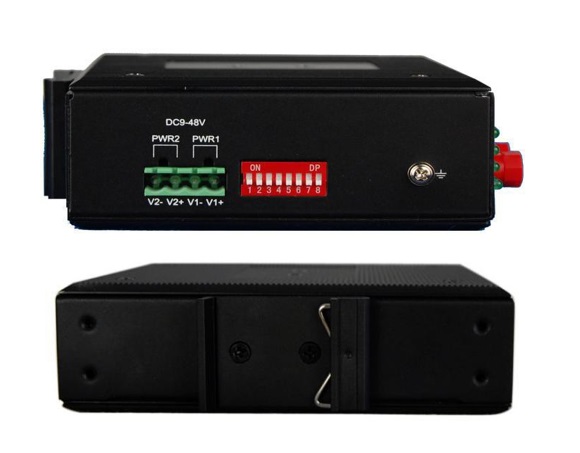

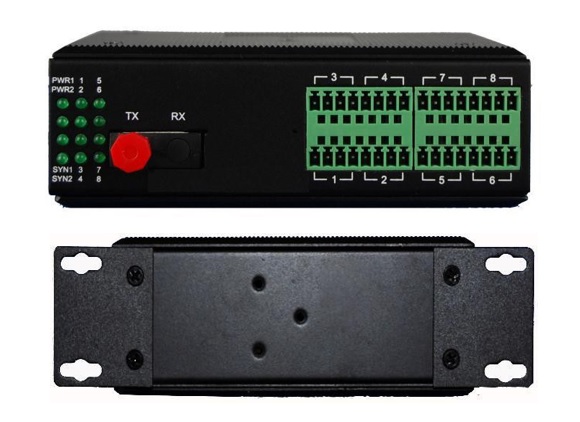

二. 产品外观
三. 功能特性
Ø 该设备配对使用， 本端信号输入，对端信号输出；
Ø 该设备提供1路光传输接口；
Ø 支持 420mA，1-16 路电流量；或支持 010V/0~5V，1-16 路电压量；16 路模拟量输入输出可任意组合；
Ø 16 路模拟量的 AD/DA 通道采用 FPGA 并行读写，非 MCU 顺序读写模式，每路模拟量时延＜0.1ms;
Ø 每路模拟量通过 FPGA 读取高速采样数据 ，采样速率为 20K 次/秒，远高于市场同类产品；
Ø 多模光纤/单模光纤可选，多模可传输 2KM，单模可传输 20KM，ST/SC/FC 接口可选；
Ø 具有信号故障保护功能；全方位显示电接口和光纤运行状态
Ø 4-20ma 接口防雷达到 IEC61000-4-5 (8/20μS) 差模:6KV, 阻抗(2Ω);共模:6KV，阻抗(2Ω) 标准
Ø 支持宽范围交直流输入,支持内部隔离，冗余双电源输入,电源支持过载保护、防反接保护
Ø 符合工业四级电磁兼容性要求；
u 超强防雷功能：防雷击，可抗感应高压，防浪涌等；
u 无风扇高效散热，降低修复时间；
Ø IP40 外壳防护等级，能够经受住恶劣环境的考验；
Ø 导轨或壁挂式安装；
Ø 宽温型：工作温度-40℃~ +85℃；
Ø 所有型号皆通过 100%烤机测试，保修期：3年。
四. 技术参数
1. 光****传输接口
Ø 光纤：单纤双纤
Ø 光纤接口：FC/SC/ST/LC(SFP)
Ø 波长：850nm/1310nm多模；1310nm/1550nm单模 无中继传输距离：20~120Km
Ø 典型发射功率:
u 单 模 1310/1550nm：≥-9dBm 多模850nm：-18dBm
u 多模1310nm: -25dBm
Ø 接受灵敏度范围：-28dBm~- 40dBm
2. 电流模拟量
Ø 输入输出范围：020mA(包含 420mA)
Ø 分 辨 率 ： 12 位
Ø 采样速率：20K 次/秒
Ø 时间延迟：<0.1ms
Ø 最大负载能力：600Ω 输入电阻： 125Ω
Ø 精度：0.4%(常温)
3. 电压模拟量
Ø 输入输出范围： 010V(包含 05V)
Ø 分辨率：12位
Ø 采样速率：20K 次/秒
Ø 时间延迟：<1ms
Ø 最大负载能力：600Ω
Ø 输入电阻：100ΚΩ
Ø 精度：0.4%(常温))
4. 环境指标
Ø 工作温度：-40℃—+85℃
Ø 储存温度：-40℃—+85℃
Ø 工作湿度：0%—95%（无凝结）
Ø MTBF：＞100,000小时
五. 产品规格
产品型号 | IDM OPT-16AM |
产品功能描述 | 在光纤上同时传送 16 路模拟量接口 |
业务端口描述 | 1 个光纤接口；16 路模拟量接口 |
电源 | 冗余双电源输入: DC12-48V 功耗<5W 过载保护：支持； 反接保护：支持； 冗余保护：支持 接入端子：4 芯 5.08mm 间距插入式端子 外壳：IP40 防护等级，铝合金材质 安装方式：导轨安装、壁挂式安装 |
产品尺寸 | (长×宽×高) 133*120*50mm |
重量 | 0.75Kg/台 |

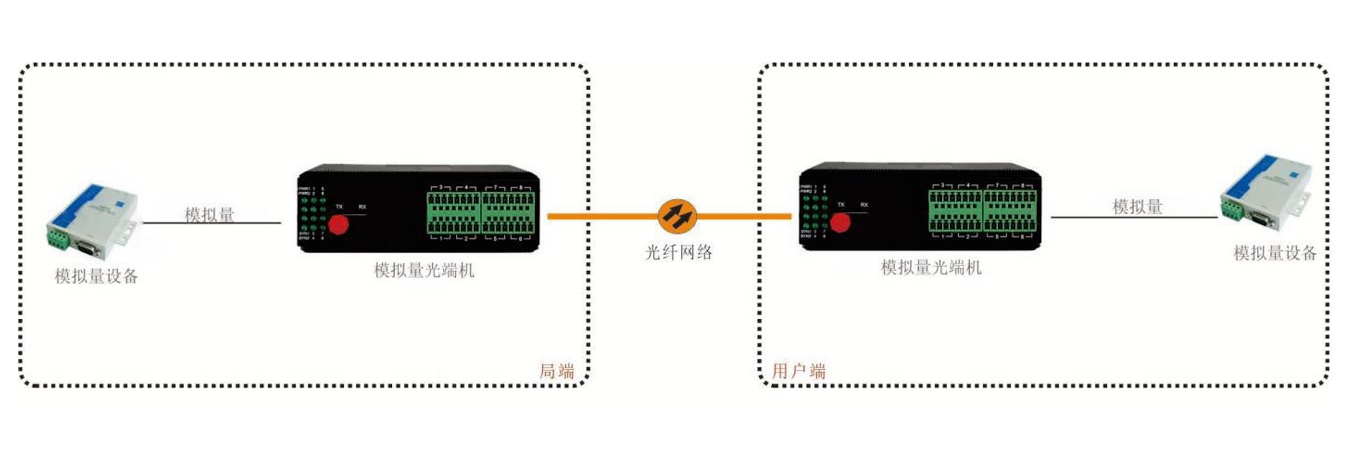

六. 典型应用(点对点Point to Point应用)
