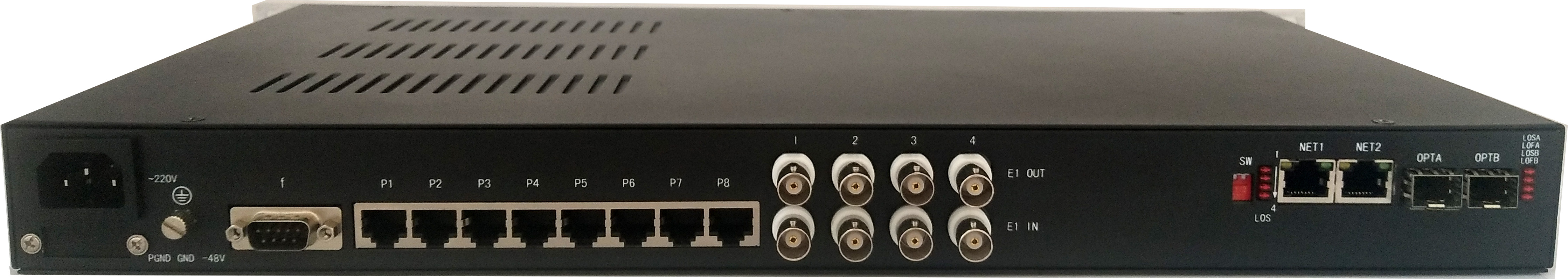

IDM OMP4000-4E1-30E超宽带综合业务光纤复用设备 4路千兆以太网 4路E1 30路电话

一、 概述

IDM OMP4000-4E1-30E超宽带综合业务光纤复用设备利用5G的光纤传输带宽（G.703标准），采用PCM30/31制式，可以提供双纤互备份，直接提供电话业务接口（共30路FXO、FXS、或磁石）、4组物理隔离的线速1000M（共4000M）、E1（共1-4个E1通道）、HDMI高清视频传输等多种用户接口。同时，该设备具有安装简易，能够适用各种应用环境的需求。
         提供双纤互备份、也可以和其他设备配合组成多组物理隔离的以太网链网电话光端机、环网电话光端机、点对多点星型网电话光端机。

二、 产品特性

Ø         标准19英寸1U机箱架构，便于安装；

Ø         提供2个5Gbps SFP光接口，可提供光口1+1保护；

Ø         提供标准定义的30个电话接口；

Ø         提供4个物理隔离1000M以太网接口；

Ø         提供4组E1接口支持透传模式；

Ø         提供标准的SNMP网管接口；

Ø         拥有完善的功能控制开关和告警指示功能。

三、 技术规格

光接口

接口类型	SFP	光纤模式	单模(可选多模)
光纤速率	5Gbps	波长	1310nm/1550nm
发光功率	-1~-3dBm	接收机灵敏度	优于-24dBm

E1****接口

码速率	2048Kbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/31	模式	透传

以太网

接口类型	RJ45	传输速率	10M/100M/1000M
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

FXO/FXS****接口

音频范围	300Hz~3400Hz	阻抗	三元复式阻抗200Ω+560Ω//0.1Μf
压缩率	ITU G.711中A律	环路电流	25mA/路

电源及功耗

供电方式

DC-48V /AC 220V/双电源

整机功耗

≤100W

环境条件

工作温度

0ºC～40ºC

湿度

≤90%（无凝结状态）

四、 应用示例
