IDM OMP4000-10G超宽带综合业务光纤复用设备

一 概述

IDM OMP4000-10G超宽带综合业务光纤复用设备我公司采用大规模集成电路设计的PCM综合业务传输设备系列之一，该设备利用标准的光纤传输通道（G.703标准），采用PCM30/31制式，可以供双纤互备份，直接提供语音、线速1000M以太网、E1等多种用户接口。同时，该设备具有安装简易，能够适用各种应用环境的需求。

二 产品特性



n 标准19英寸1U机箱架构，便于安装；

n 提供2个10Gbps SFP光接口，可选用单纤或双纤传输，提供光口1+1保护；

n 提供4个物理隔离10/100/1000M以太网接口，支持10/100/1000Mbps的数据传输速率；

n 遵循IEEE802.3.IEEE802.3U、10Base-FX/100Base-FX标准及相关国家标准；

n 以太网接口提供标准的RJ45电接口，接口支持10M、100M、1000M自动协商功能；

n 以太网支持全双工和半双工的工作方式；

n 提供4组E1接口支持透传模式；

n 可提供标准定义的30个电话接口(如需要此业务，需配置电话模块)；

n 提供标准的SNMP网管接口；

n 拥有完善的功能控制开关和告警指示功能。

三 技术规格

光接口

接口类型	SFP	光纤模式	单模(可选多模)
光纤速率	10Gbps	波长	1310nm/1550nm
发光功率	-1~-3dBm	接收机灵敏度	优于-24dBm

E1****接口

码速率	2048Kbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/31	模式	透传

以太网

接口类型	RJ45	传输速率	10M/100M/1000M
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

FXO/FXS****接口

音频范围	300Hz~3400Hz	阻抗	三元复式阻抗200Ω+560Ω//0.1Μf
压缩率	ITU G.711中A律	环路电流	25mA/路

电源及功耗

供电方式

DC-48V /AC 220V/双电源

整机功耗

≤100W

环境条件

工作温度

0ºC～40ºC

湿度

≤90%（无凝结状态）

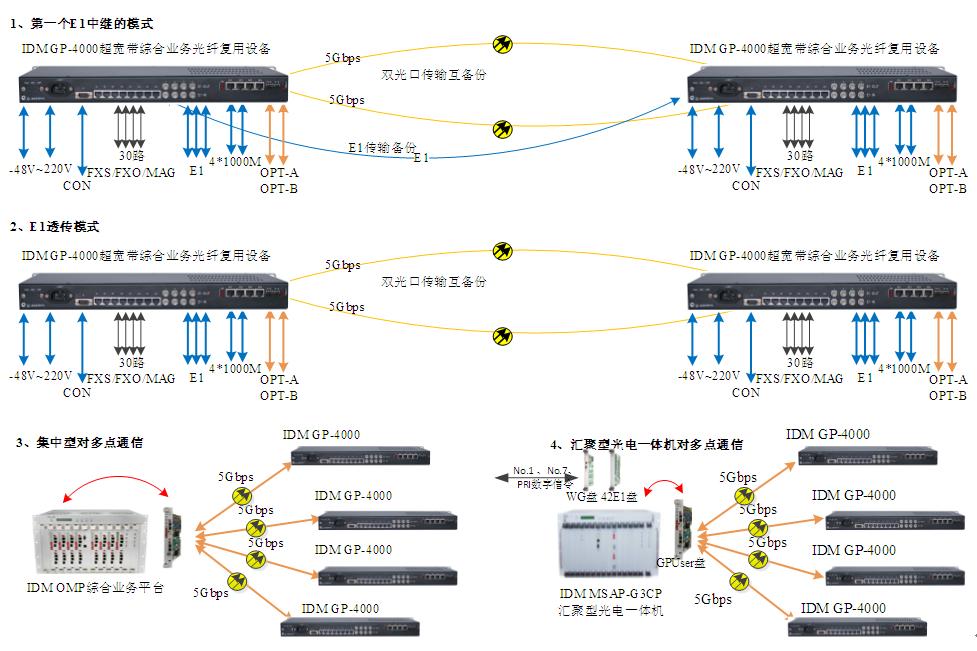

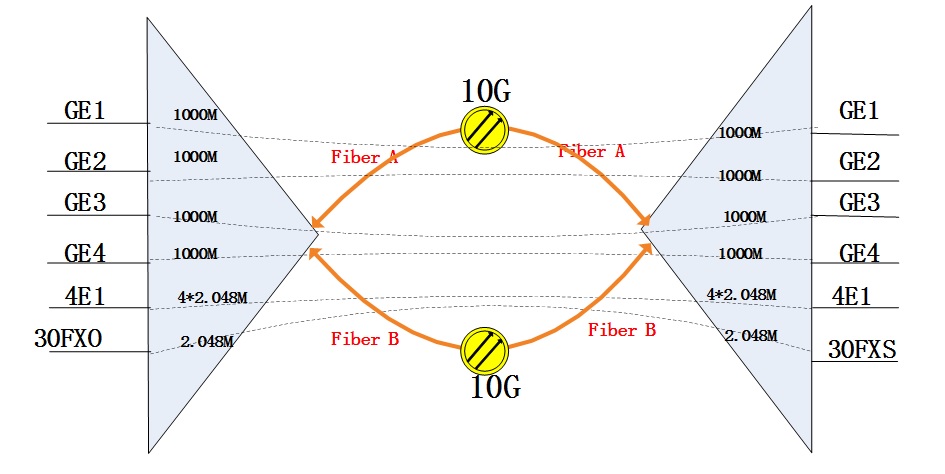

四 应用示例
