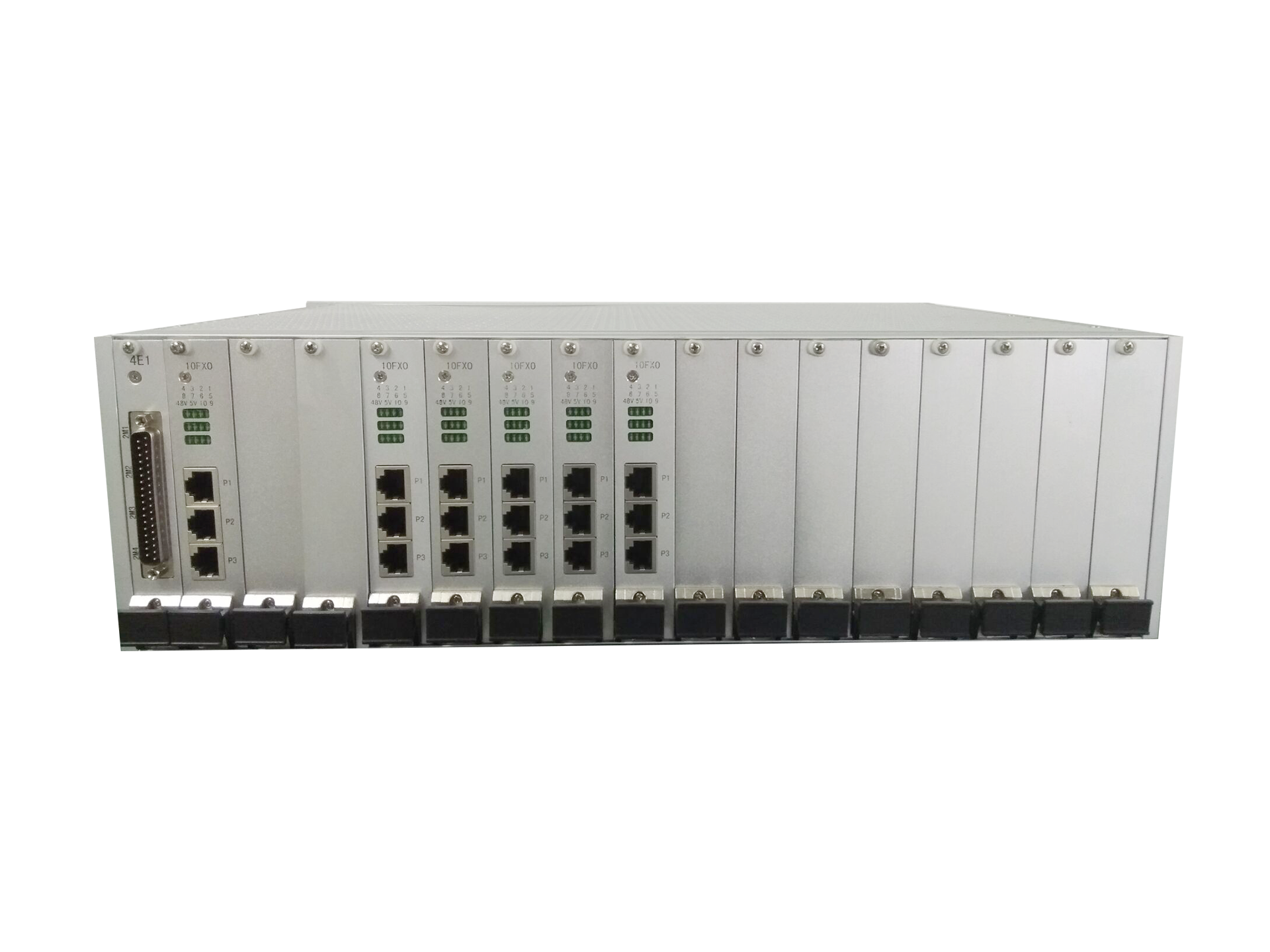

IDM OMP3500F综合业务光纤传输设备

一、 概述

IDM OMP3500F综合业务接入设备是通过2.5G光纤能够传输最大16组透传E1和2组物理隔离的线速千兆以太网与4组线速物理隔离的100M以太网、以及120路窄带PCM的综合复用平台。提供2组2.5G光纤互备份。

PCM窄带业务提供语音、数据、图像等多种用户接口。同时具有4组E1与所有用户接口之间的时隙无阻塞交叉连接设备。同时该设备具有多种时钟模式，能够满足各种应用环境的时钟需求。

可以同时提供~220V和-48V电源。



二、 产品特性

一、    产品特性

Ø  机箱结构采用19英寸标准机箱、插盘式设计；提供17个3U用户插盘槽位；

Ø  采用大规模ASIC芯片设计，集成度高

Ø  最大提供2个SFP  2.5G光传输接口，可以组建点对点、链网、环网或1+1保护网络；传输距离支持20KM，40KM，80KM；默认配置为40KM。

Ø  提供2组物理隔离的线速千兆以太网与4组线速物理隔离的100M以太网；

Ø  提供最大16组透传E1；物理接口为CC3-16或CC3-8；

Ø  提供最大120路窄带PCM业务接入能力；

Ø  支持SNMP以太网网管；

Ø  支持FXS/FXO、磁石卡，每卡10路/8路业务接口；

Ø  2/4线EM接口卡，每卡4路接口；

Ø  RS232/RS422/RS485每卡8路接口；

Ø  GSM/CDMA业务每卡2路；

Ø  USER通用接口卡，可以混装4块PCM业务模块，每模块最多2路。

Ø  提供5合一2线音频卡：3U-8MVOICE;每张盘提供8路2线音频；每路2线音频可以配置成FXO/FXS/热线/磁石/2100磁石模式；

Ø  可以插入3UMPCONV用户光口扩展盘、WG300信令交换盘；

Ø  支持视频监控、视频会议板卡；

Ø  支持DC-48V、AC220V双电源供电

三、    技术规格

光****接口

接口类型	SFP	光纤模式	单模（可选多模）
速率	2.5Gbps	波长	1310/1490/1550
发光功率	-1~-10dB	接收机灵敏度	优于-24dBm

E1****接口

码速率	2.048Mbps	码型	HDB3
标准协议	ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/31	模式	透传

以太网

传输速率	10M或100M或1000M
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

FXO、FXS****接口

音频范围	300Hz~3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	25mA/路

同向64K接口

码型	G.703标准	码速率	64Kbps
阻抗	平衡120Ω	全面符合ITU的G.703建议标准

EM2/4****线接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

磁石接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

V.24****接口

传输速率

异步≤9600bps；同步64Kbps

电气特点

符合CCITT V.28协议

V.35****接口

接口类型	RJ-45	电气特点	符合ITU-T V.35建议
传输速率	n×64Kbps（n=0～31）	终端接口	符合ISO2593规定

电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

≤90W

环境条件

工作温度

-20oC ~+50oC

相对湿度

0~95%（无凝结）

产品尺寸

长度×深度×高度

482×309×132(mm)
