IDM OMP3500综合业务光纤传输设备

概述

IDM OMP3500综合业务接入设备是通过2.5G光纤能够传输最大16组透传E1和2组物理隔离的线速千兆以太网与4组线速物理隔离的100M以太网、以及30路窄带PCM的综合复用平台。提供2组2.5G光纤互备份。PCM窄带业务提供语音、数据、图像等多种用户接口。同时具有2组E1与所有用户接口之间的时隙无阻塞交叉连接设备。同时该设备具有多种时钟模式，能够满足各种应用环境的时钟需求。可以同时提供~220V和-48V电源。

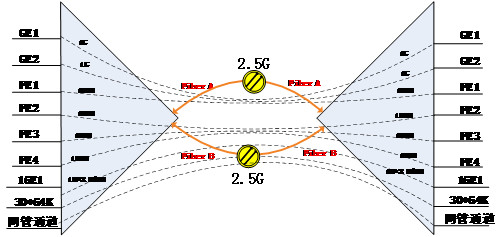

设备光纤复用原理框图

IDM OMP3500综合业务接入平台图片

产品特性

19英寸标准机箱，模块化设计，3个业务槽位，支持带电热插拔；

采用大规模ASIC芯片设计，集成度高

最大提供4个SFP  2.5G光传输接口，可以组建点对点、链网、环网或1+1保护网络；传输距离支持20KM，40KM，80KM；

提供2组物理隔离的线速千兆以太网与4组线速物理隔离的100M以太网；

提供最大16组透传E1；物理接口为CC3-16或CC3-8；

提供最大30路窄带PCM业务接入能力；

可以配制成光纤和第一个E1上的PCM业务互备份；

支持SNMP以太网网管；

支持FXS/FXO、磁石卡，每卡10路/8路业务接口；

2/4线EM接口卡，每卡4路接口；

RS232/RS422/RS485每卡8路接口；

 GSM/CDMA业务每卡2路；

USER通用接口卡，可以混装4块PCM业务模块，每模块最多2路。

支持视频监控、视频会议板卡；

支持DC-48V、AC220V双电源供电

****技术规格

---

光****接口

接口类型	SFP	光纤模式	单模（可选多模）
速率	2.5Gbps	波长	1310/1490/1550
发光功率	-1~-10dB	接收机灵敏度	优于-24dBm

E1****接口

码速率	2.048Mbps	码型	HDB3
标准协议	ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/31	模式	透传

以太网

传输速率	10M或100M或1000M
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

电源及功耗

供电方式

DC-48V/AC220V

整机功耗

≤40W

环境条件

工作温度

-20oC ~+50oC

相对湿度

0~95%（无凝结）

 ****
应用示例****

应用一、点对点应用模式

应用二、链网应用模式

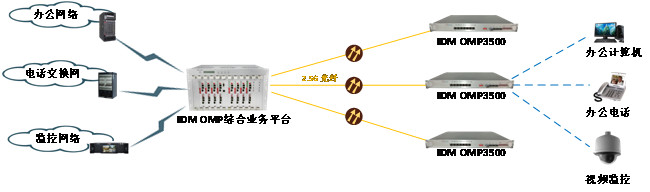

应用三、集中型点对多点应用模式

此种组网方式，简化中心机房配置及管理。一个集中性IDM-OMP设备能够下挂9个IDM-OMP3500设备。

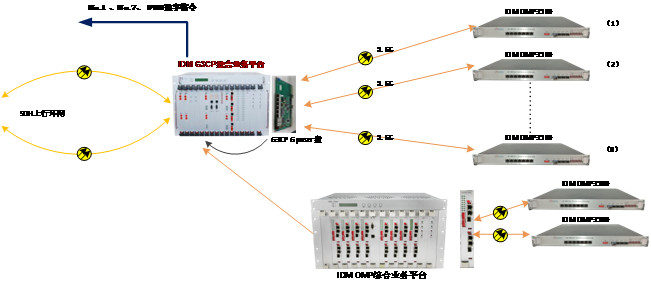

*应用四、IDM OMP***和IDM G3CP**与各种宽带光纤接入设备的混合模式
