IDM-NT008台式8路电话光端机

概述：

IDM-NT008综合业务光纤接入设备是我公司采用专用大规模集成电路设计的综合业务传输复用设备之一。IDM-NT008电话光端机通过光纤传输介质完成用户终端设备之间或用户终端设备与公用电话交换网的连接。

IDM-NT008电话光端机设备将话音和数据业务延伸到各用户区域，实现越界放号，起到代替偏远小局，缓建交换局的作用；或者在市区内解决双绞线在频带与传输距离的制约，扩大交换局的服务范围。

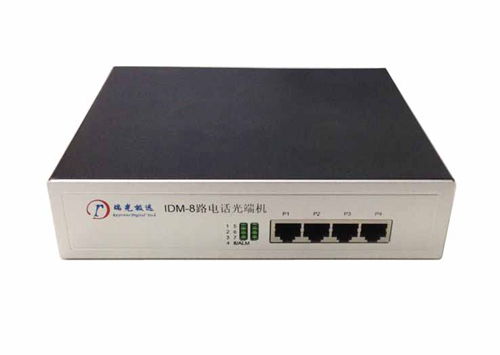

指示灯说明

指示灯名称	定义	状态说明
1	第一路电话指示	常亮：电话占用；闪亮：振铃；灭：通道空闲
2	第二路电话指示	常亮：电话占用；闪亮：振铃；灭：通道空闲
3	第三路电话指示	常亮：电话占用；闪亮：振铃；灭：通道空闲
4	第四路电话指示	常亮：电话占用；闪亮：振铃；灭：通道空闲
5	第五路电话指示	常亮：电话占用；闪亮：振铃；灭：通道空闲
6	第六路电话指示	常亮：电话占用；闪亮：振铃；灭：通道空闲
7	第七路电话指示	常亮：电话占用；闪亮：振铃；灭：通道空闲
8/ALM	第八路电话指示	常亮：电话占用；闪亮：振铃；灭：通道空闲
	光纤告警	闪亮：光纤告警；正常工作：灭

                             表1-1

电话接口线序

接口名称	8P8C RJ45针脚	定义
P1-P4	4   5	第一路
	3   6	第二路

                                表1-2

FXO、FXS接口

音频范围	300Hz～3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	25mA/路

 光纤连接

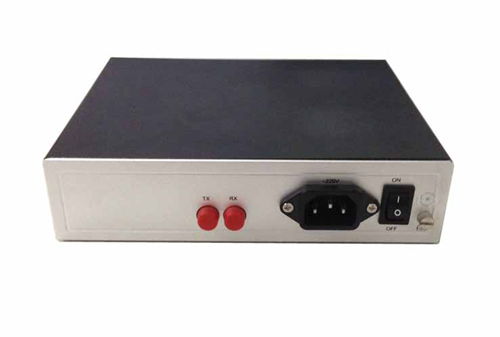

电话光端机光纤接入端分为TX，RX。接口类型有三种，请根据光缆的接头类型在订货时特殊说明。如无特殊说明一般配置为FC口。传输距离一般配置为30~40公里。

TX接对端的RX，RX接对端的TX。当对端设备加电并且光纤连接好时，设备的8/ALM绿灯处于不亮的状态。如果8/ALM指示灯闪亮则表示光纤有问题，请重新检查光纤连接。

 电话不通

1、   检查局远端设备有无装反，局端接程控交换机，远端接电话机。

2、   检查业务接口线序有无错误。

3、   检查光纤链路，两端设备8/ALM指示灯常灭视为光纤正常。

4、   检查电话机是否完好。
