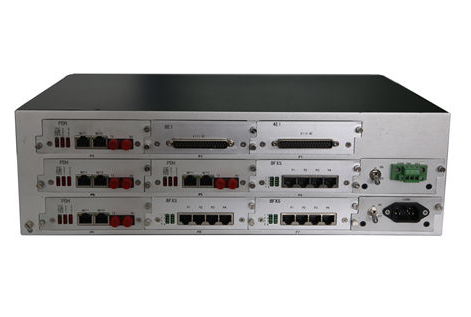

IDM-MUX90 90路SDH电话光端机

概述

IDM  MUX90是以SDH技术为核心，STM-1级别的多业务型SDH接入设备，技术性能完全符 合ITU-T标准。本设备为用户提供多种业务的接入和SDH光传输，提供A、B两个155.52Mbps的光接口，提供4个10M/100M以太网接口和 多组E1接口及64K业务。具备ITU-T G.813标准的网元定时、VC-12交叉连接和通道保护功能。此外，IDM  MUX90用于组建点对点、点到多点的链型和环形传输网络。IDM  MUX90多业务接入平台可广泛应用于电信数据业务、电力、银行、公安、部队等部门公用电话网接入或专线信息传输。

产品特性

Ø         机箱结构采用19英寸标准3U机箱、插盘式设计；提供9个3U用户插盘槽位；

Ø         在设备中融合SDH传输、PBX语音交换、PCM业务接入、视频接入技术；

Ø         提供TDM接口业务间的252×252 VC-12级无阻塞交叉，支持单向、双向和广播业务；

Ø         单盘提供64K级别的交叉能力为：512×512 64K级无阻塞交叉，支持单向、双向和广播业务；

Ø         支持2路SFP接口的STM-1光接入，可构成环网、链网、星型网等拓扑；

Ø         可提供4组物理隔离的EoS以太网，每组EoS带宽为N×VC12（N=1~50）可设；每组并提供1组扩展以太网端口预留；与8FE盘配套使用扩展以太网接口数量；

Ø         提供5合一2线音频卡:3U-8MVOICE；每张盘提供8路2线音频；每路2线音频可以配置成FXO/FXS/热线/磁石/2100磁石模式；

Ø         时钟源可以选择线路时钟、外时钟(2Mbit/s或2MHz)和自由振荡；

Ø         提供9个用户槽位，可插入多种业务盘，提供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、热线电话、磁石电话、高保真音频、X.50、10M/100M以太网和视频编解码盘等语音和数据业务接入；

Ø         标准机型无中继传输距离为40公里；超过此传输距离可以进行定制；

Ø         提供基于DCC、E1、N*64K和TCP/IP的以太网管理通道，提供SNMP简单网络管理协议；

Ø         DC -48V和AC 220V，可选DC+DC、AC+AC、AC+DC双备份电源；

技术规格

光接口

接口类型	SFP	光纤模式	单模(可选多模)
收/发速率	155.52Mbps/155.52Mbps	收/发波长	1310nm/1550nm
发光功率	-12~-6dBm	接收灵敏度	优于-32dBm

E1****接口

码速率	2.048Mbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/32	信令	随路信令

以太网

接口类型	RJ-45	传输速率	N×VC12（N≤50）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

FXO**、FXS接口**

音频范围	300Hz~3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	20mA/路

同向64K接口

码型	G.703标准	码速率	64Kbps
阻抗	平衡120Ω	全面符合ITU的G.703建议标准

EM2/4****线接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

磁石接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

V.24****接口

传输速率

异步≤9600bps；同步64Kbps

电气特点

符合CCITT V.28协议

V.35****接口

接口类型	RJ-45	电气特点	符合ITU-T V.35建议
传输速率	n×64Kbps（n=0～31）	终端接口	符合ISO2593规定

电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

≤90W

环境条件

工作温度

-20oC ~+50oC

相对湿度

0~95%（无凝结）

产品尺寸

长度×深度×高度

482×309×132(mm)

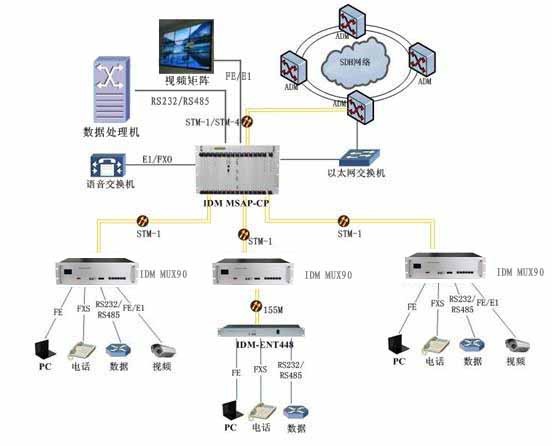

应用示例一

IDM MUX90可以与其他SDH设备组成星型网络，向用户提供电话、数据、IP、视频业务。

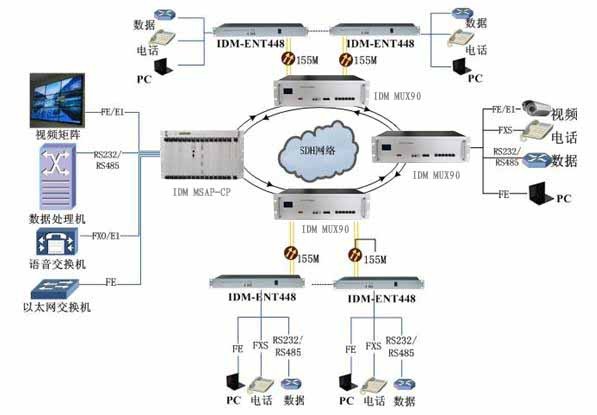

应用示例二

IDM MUX90可组成环型网络，利用1+1通道保护机制保证向用户提供电话、数据、IP、视频业务可靠通信。
