IDM MUX180综合业务交叉复用设备

一.    简  介

IDM MUX180综合业务交叉复用设备是一个集64K窄带业务接入、PCM复用、64K时隙交叉连接、SDH光传输于一体的综合业务复用平台。

IDM MUX180设备主要用于数据通信网络中接入层的业务接入和交叉。具备完整的同步定时功能，提供最多24路E1通道中64K级的无阻塞交叉连接，同时可提供180路64K业务，包括电话、磁石电话、共电电话和V.24等数据业务。

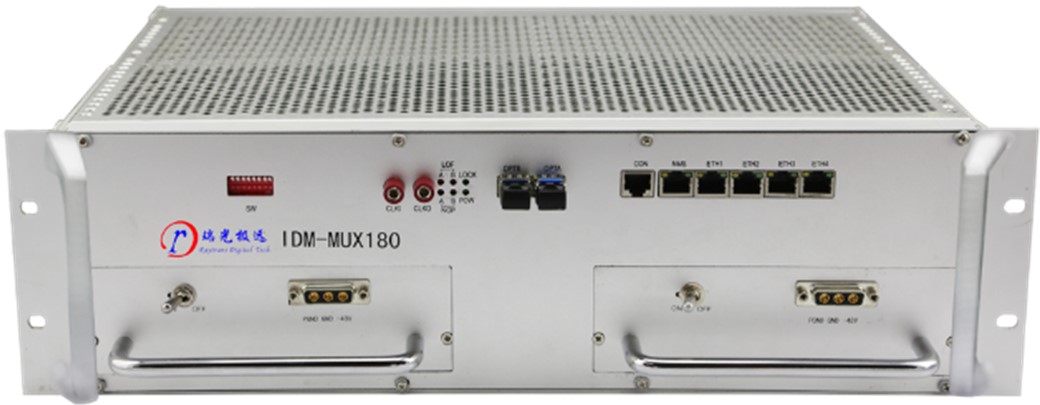

图1  IDM MUX180设备前面板示意图

二.    产品特性

Ø  采用19英寸标准3U机箱、插盘式设计；提供17个3U用户插盘槽位；

Ø  两个SFP类型STM-4/1光接口，支持SDH环网、链网，支路1+1通道保护；

Ø  提供TDM接口业务间的252×252 VC-12级无阻塞交叉，支持单向、双向和广播业务；

Ø  可提供最多24路E1的64K时隙无阻塞交叉；

Ø  最多支持180路64K时隙业务的接入；

Ø  可提供4组物理隔离的EoS以太网，每组EoS带宽为N×VC12（N=1~50）可设；每组并提供1组扩展以太网端口预留；与8FE盘配套使用扩展以太网接口数量；

Ø  提供5合一2线音频卡：3U-8MVOICE；每张盘提供8路2线音频；每路2线音频可以配置成FXO/FXS/热线/磁石/2100磁石模式；

Ø  可插入雷达数据接入盘，单盘提供4路雷达数据业务接口，支持同步和异步工作模式，同步模式下传输速率支持300bps/600bps/1.2kbps/2.4kbps/4.8kbps/9.6kbps/19.2kbps/38.4kbps/57.6kbps/64kbps/115.2kbps/128kbps，异步模式下传输速率最高支持38.4kbps，38.4kbps以下速率自适应；

Ø  时钟源可以选择线路时钟、外时钟(2Mbit/s或2MHz)和自由振荡；

Ø  提供17个用户槽位，可插入多种业务盘，提供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、热线电话、磁石电话、高保真音频、X.50和10M/100M以太网等语音和数据业务的接入；

Ø  可以插入3UMPCONV用户光口扩展盘、WG300信令交换盘；

Ø  标准机型无中继传输距离为40公里；超过此传输距离可以进行定制；

Ø  提供基于DCC、E1、N*64K和TCP/IP的以太网管理通道，提供SNMP简单网络管理协议；

Ø  DC -48V和AC 220V，可选DC+DC、AC+AC、AC+DC双备份电源；

三.    技术规格

光接口

接口类型	SFP	光纤模式	单模(可选多模)
收/发速率	155.52Mbps/155.52Mbps	收/发波长	1310nm/1550nm
发光功率	-12~-6dBm	接收灵敏度	优于-32dBm
传输距离	40Km，可选装远距离光模块实现更远距离的光纤传输

E1****接口

码速率	2.048Mbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/32	信令	随路信令

以太网

接口类型	RJ-45	传输速率	N×VC12（N≤50）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

FXO**、FXS接口**

音频范围	300Hz~3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	20mA/路

EM2/4****线接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

磁石接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

雷达数据接口

工作方式	异步模式	同步模式
传输速率	传输速率最高支持38.4kbps，38.4kbps以下速率自适应。	支持300bps/600bps/1.2kbps/2.4kbps/4.8kbps/9.6kbps/19.2kbps/38.4kbps/57.6kbps/64kbps/115.2kbps/128kbps。
电气特点	符合CCITT V.28协议	符合CCITT V.28协议

V.35****接口

接口类型	RJ-45	电气特点	符合ITU-T V.35建议
传输速率	n×64Kbps（n=0～31）	终端接口	符合ISO2593规定

电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

≤90W

环境条件

工作温度

-20oC ~+50oC

相对湿度

0~95%（无凝结）

产品尺寸

长度×深度×高度

482×309×132(mm)

四.    应用示例

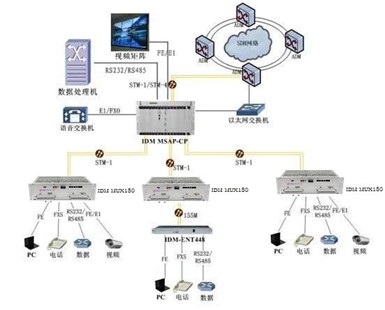

图2 星型网络应用示意图

IDM MUX180可以与其他SDH设备组成星型网络，向用户提供电话、数据、IP、视频业务。
