IDM MUX180光电一体化传输设备

概述

IDM MUX180光电一体化传输设备是我公司推出的新一代基于MSTP技术和PCM技术的光电一体化传输设备，集MSTP传输、PCM多业务接入功能于一体，可满足广大用户对宽带、窄带多种业务光纤传输和接入的需求，利用SDH环网保护功能提供更可靠的通信保护。IDM MUX180一体机可直接连接远端电话、计算机、摄像头等终端，在远端还可以通过光口延伸，连接PDH光端机、光猫和多业务光端机等，适应各种网络拓扑结构。

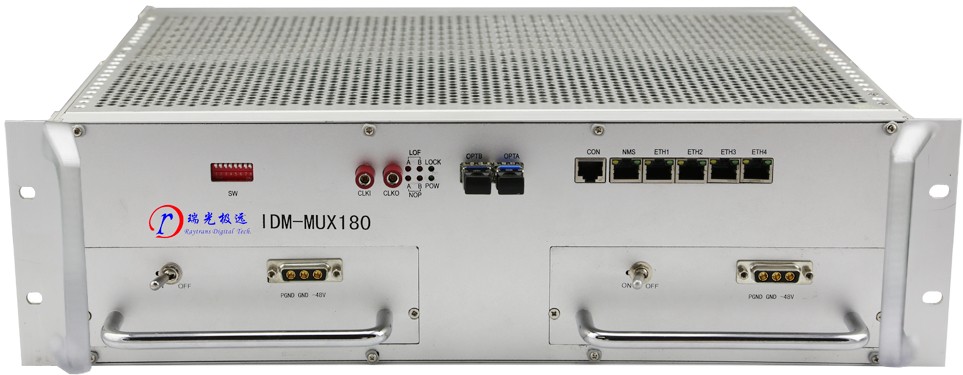

图1 IDM MUX180光电一体化传输设备前面板示意图

产品特性

Ø         机箱结构采用19英寸标准3U机箱、插盘式设计；提供17个3U用户插盘槽位；

Ø         两个SFP类型STM-1光接口，支持SDH环网、链网，提供支路1+1通道保护；

Ø         提供TDM接口业务间的252×252 VC-12级无阻塞交叉，支持单向、双向和广播业务；

Ø         IDM MUX180光电一体化传输设备最多支持180路64K时隙业务的接入；

Ø         可提供4组物理隔离的EoS以太网，每组EoS带宽为N×VC12（N=1~50）可设；每组并提供1组扩展以太网端口预留；与8FE盘配套使用扩展以太网接口数量；

Ø         提供5合一2线音频卡：3U-8MVOICE;每张盘提供8路2线音频；每路2线音频可以配置成FXO/FXS/热线/磁石/2100磁石模式；

Ø         时钟源可以选择线路时钟、外时钟(2Mbit/s或2MHz)和自由振荡；

Ø         IDM MUX180光电一体化传输设备提供17个用户槽位，可插入多种业务盘，提供PDH、E1、FXO/FXS、V.24/V.28/V.35、EM2/4、热线电话、磁石电话、高保真音频、X.50和10M/100M以太网等语音和数据业务的接入；

Ø         IDM MUX180光电一体化传输设备可以插入3UMPCONV用户光口扩展盘、WG300信令交换盘；

Ø         标准机型无中继传输距离为40公里；超过此传输距离可以进行定制；

Ø         提供基于DCC、E1、N*64K和TCP/IP的以太网管理通道，提供SNMP简单网络管理协议；

Ø         DC -48V和AC 220V，可选DC+DC、AC+AC、AC+DC双备份电源；

技术规格

光接口

接口类型	SFP	光纤模式	单模(可选多模)
收/发速率	155.52Mbps/155.52Mbps	收/发波长	1310nm/1550nm
发光功率	-12~-6dBm	接收灵敏度	优于-32dBm
传输距离	20Km，可选装远距离光模块实现更远距离的光纤传输

E1****接口

码速率	2.048Mbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/32	信令	随路信令

以太网

接口类型	RJ-45	传输速率	N×VC12（N≤50）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

FXO**、FXS接口**

音频范围	300Hz~3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	20mA/路

同向64K接口

码型	G.703标准	码速率	64Kbps
阻抗	平衡120Ω	全面符合ITU的G.703建议标准

EM2/4****线接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

磁石接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

V.24****接口

传输速率

异步≤9600bps；同步64Kbps

电气特点

符合CCITT V.28协议

V.35****接口

接口类型	RJ-45	电气特点	符合ITU-T V.35建议
传输速率	n×64Kbps（n=0～31）	终端接口	符合ISO2593规定

电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

≤90W

环境条件

工作温度

-20oC ~+50oC

相对湿度

0~95%（无凝结）

产品尺寸

长度×深度×高度

482×309×132(mm)

应用示例一

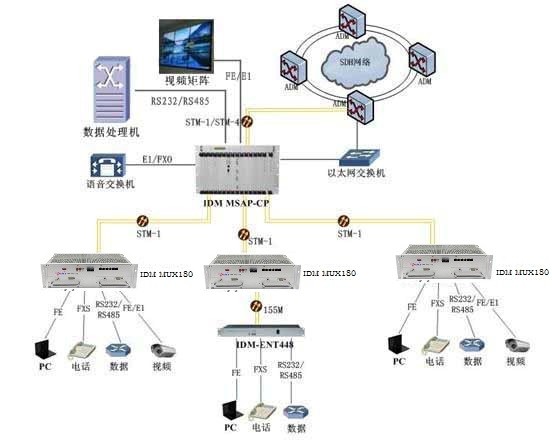

图2 星型网络应用示意图

IDM MUX180可以与其他SDH设备组成星型网络，向用户提供电话、数据、IP、视频业务。

应用示例二

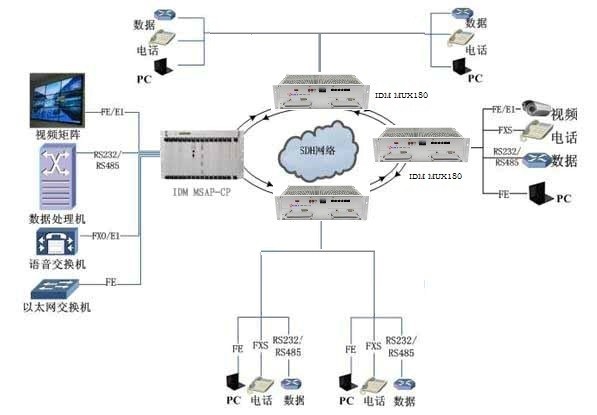

图3 环型网络应用示意图

IDM MUX180可组成环型网络，利用1+1通道保护机制保证向用户提供电话、数据、IP、视频业务可靠通信。
