IDM MUX-3200宽窄带一体化综合业务复用解复用设备

一 产品简介

IDM MUX-3200是一款19英寸3U机箱的模块化综合业务复用设备，便于安装到机房或车辆中。采用TDM复用技术，信息延迟小，数据和话音传输时延固定，所有接入业务都占用物理隔离的独立通道，信息安全保密，将各路数据、话音、视频、网络等宽带和窄带业务合称为一路高速的数据流（可以是E1、V.35，传输带宽），然后通过DDN专线、微波、卫星等通信链路进行双向传输。便于与保密通信设备链接。

IDM MUX-3200干线传输接口可采用E1接口，也可采用V.35接口，V.35接口速率可达10Mbps，而且使用双V.35接口互备份，可应用到高可靠性的通信传输环境中。

能够提供的业务接口包括透传的G.703 E1接口、多个物理隔离的网桥接口、HDMI音视频编解码器接口、同步/异步供EIA-232/EIA-422/ EIA-429接口。以及电话接口FXO、FXS、普通磁石接口、2100HZ磁石接口、EM二/四线音频接口等。

设备自带硬件消回声电路，支持G.168协议，可以消除800ms内的传输延迟回声。

产品自带勤务电话调度系统，每台设备提供2路勤务电话接口，支持勤务电话之间拨号；也支持调度台对勤务电话的强拆、强插、转移等调度业务；

提供数据、网络、视频和语音的点对点双向传输、支持双向放号。

可用于公安卫星通信、消防卫星通信、军队卫星通信微波通信等。用于卫星通信车、微波通信车辆改装。

二 性能特点

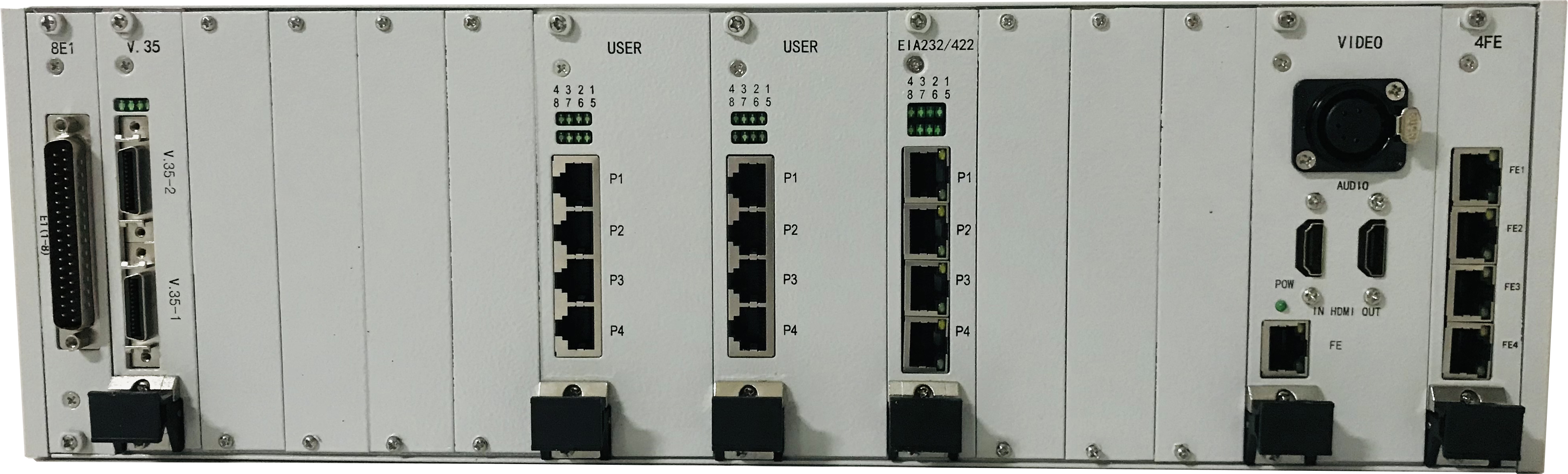

(1).        模块化设计，19英寸3U机箱，最多可以插入15块业务插盘；

(2).        提供2个V.35高速串行干线接口，1 个主用、1 个备用，数据速率可达10Mbps；在不启用干线主备保护功能时，备用V.35接口也可用作业务接口；

(3).        提供可选的E1干线接口，用于接入传统的PDH、SDH光端机等；

(4).        系统时钟支持DTE、DCE、本地时钟、外时钟、用户口时钟等时钟模式；

(5).        提供勤务通信调度系统，支持勤务电话之间拨号和语音会商功能；支持调度台对勤务电话的一键直呼、广播、强拆、强插、转移、点名、轮询、对讲等语音调度业务；

(6).        设备支持基于SNMP接口的网管系统；

(7).        E1插盘提供8 个G.703的E1 接口，用于提供E1干线传输，或透传E1接口；

(8).        音频插盘提供4 路EM二四线接口；

(9).        网桥插盘支持4组共物理隔离的10/100M 以太网接口，支持端到端桥接；

(10).    视频盘1路HDMI输入、1路HDMI输出，视频经过H.264格式的编解码处理后接入到网口；

(11).    串口插盘提供 4 个串行接口，支持 HDLC，透明同步数据和异步数据，数据速率可达115200bps；

(12).    话音插盘提供RJ45 接头，可支持8路模拟电话FXO/FXS；

(13).    LTE网关接入盘，支持2~4路4G LTE接入；

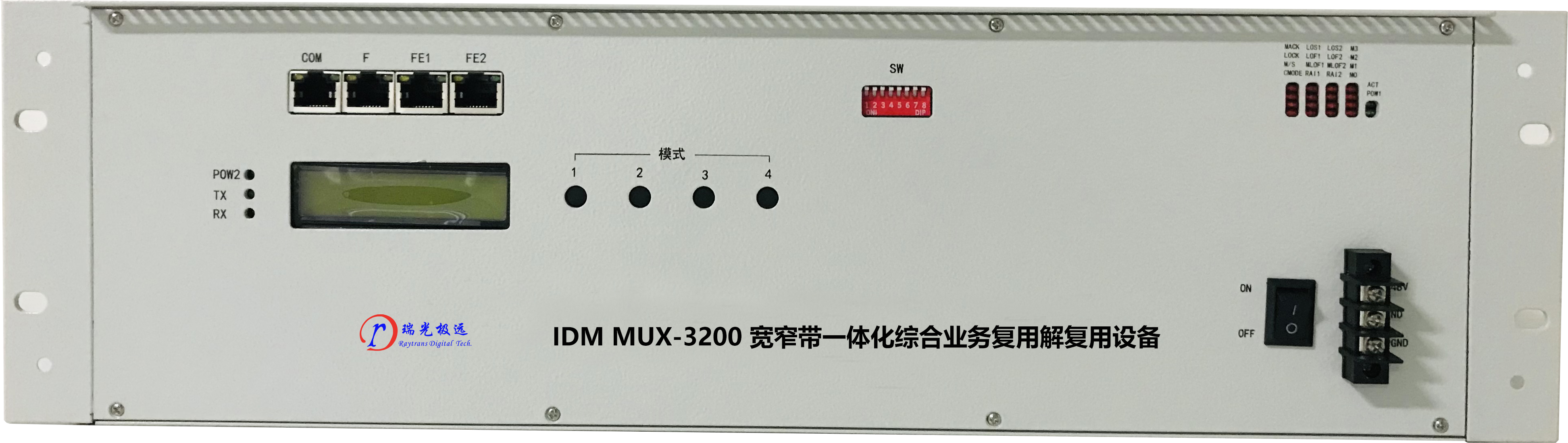

(14).    前面板提供输入键盘，液晶显示器及 LCD 设备状态显示；

(15).    电源/接口多级防雷保护，适合恶劣应用环境。

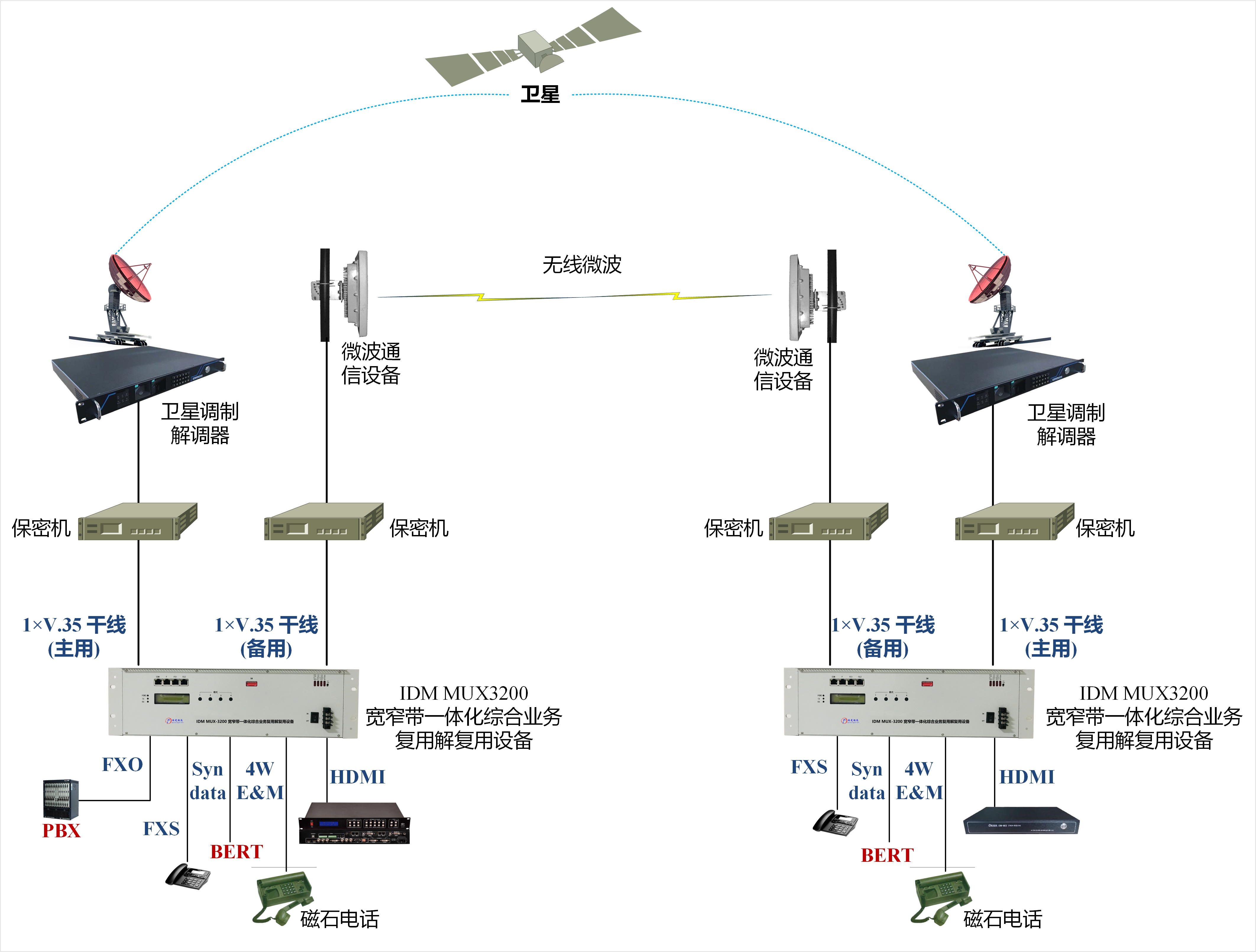

三 典型组网图

该设备支持数据、话音及局域网等通信业务合路为一路高速数据流，然后通过DDN专线、微波，卫星等通信链路进行双向传输。

四 技术指标

4.1 干线串行接口

u 接口标准：V.35，支持双口互备份；

u 接头类型：V26，提供 DB25 转换电缆；

u 数据速率：2.048M速率以下的，速率步进是64Kbps，大于2.048M的速率步进是256kbps，最高到10Mbps；

u 数量：2 个

4.2 E1 接口

u 接口标准： G.703 / G.704

u 接头类型： DB37，提供DB37到微同轴头的转换器

u 数据速率： 2.048Mbps

u 每盘数量： 8个 E1 接口/模块（最多支持两个盘位）

4.3 串行接口

u 接口标准：EIA-422/EIA-232；

u 接头类型：4个RJ45物理接口，提供DB25转换电缆，提供4个DB25接口；

u 异步接口速率：速率可配置为300bps、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps；

u 同步接口速率：速率可配置为1200bps、2400bps、4800bps、9600bps、19200bps、38400bps、57600bps、115200bps。

u 数    量：4个。

4.4 模拟话音接口

u 接头类型： RJ45

u 接口类型： FXS， FXO， E&MVOC、MSG

u 编码协议： G.711(64k)

u 压缩率：ITU G.711中A律

u 音频范围：300Hz―3400Hz

u 阻抗：平衡600Ω

u 数量：8路话音/盘

4.5 LTE网关接入盘

u 用途：用来无缝连接LTE移动网络和VoIP语音网络，适用于FDD/TDD 4G移动网络，并继承了移动终端的短信收发和USSD交互功能，采用标准的SIP协议，能够与多种基于SIP的软交换对接，实现移动网络与VoIP语音网络信令交互和语音通话功能；

u 容量：支持2~4路4G LTE接入；

u 协议：SIP v2.0, RFC3261；

u 呼叫类型：移动网络到VoIP, VoIP 到移动网络；

u 网络支持：NAT穿越 动态NAT，静态NAT，STUN，SMPP (点对点短消息协议）；

u DTMF方式：Signal/RFC2833。

4.6 语音通用插盘

u 提供4个音频模块接口(占2个插盘盘位)，每个模块上最多可以提供2路相同功能的音频模块，如2*FXS、2*FXO、2*MSG（磁石）、2*2100HZ(2100hz载波磁石)；

u 接头类型：RJ45。

4.7 以太网接口

u 网络连接方式： 端到端桥接

u 标准： IEEE802.3

u 接头类型： RJ45

u 数据速率： 10/100Mbps

u 接口数量： 2 组，每组提供 2个RJ45接口，组与组之间相互隔离。同组接口之间提供2层数据交换。每路以太网的带宽可配置为N*64Kbps(N=1~128)。

4.8 HDMI接口

u 音频编码

n 采样率：16k， 32k， 44.1k， 48k

n 码率范围：任意设置，建议64k~256kbps

n 编码格式：AAC， PCMA， MP3， MP2

n 增益调节：-24db ~ +24db，默认为0：不调节增益

u 视频编码

n 码率范围：256K-4Mbps

n 码率控制：CBR、VBR、AVBR、FIXQP

n 编码格式：H.264、H.265

n 编码协议：H.265 Main Profile Level 5.0，H.264 Baseline/Main/High Profile Level 5.1

n 智能编码：SmartP，DualP，ROI

u HDMI输入能力：4K30

u 编码能力：4K30x3 or 1080P30x12

u 帧类型：I/P

u 解码能力：1080P30x8

4.9 媒体网关卡

u 用途：用于通过IP通道传输语音类业务；

u 支持音频接口种类：含FXO/FXS、GSM/CDMA/WCDMA、集群接口/车台/手台、PTT接口、音频/短波/超短波、E&M接口、磁石接口；

u 支持音频接口总数量：32路；

u VoIP协议：SIP和IMS；

u 语音编解码：Codec:G.711 U-Law and A-Law， G.711 Appendix 1，， G.729 Annex A and Annex B；

u 传真协议：T30、T38、透传；

u 网络协议：IP、NAT、ICMP、ARP、HTTP、BOOTP、FTP、TFTP、DHCP、PPPOE、SNMP、Diff-Serv；

u 语音处理技术：语音激活检测(VAD) 、舒适噪音生成(CNG)、回声消除G.168等。

4.10 音频调度服务器盘

u 用途：用于音频接口注册、业务自动交换、优先级管理等；

u 容量：默认支持50路IP用户注册，可定制；

u 业务类型：支持语音、视频、短信息的传输和交换；支持自动话务员；支持语音会议组；视频通话；

u 语音服务功能：监听、盲转、协转、呼叫转移、呼叫等待、响铃组、录音、强拆、强插、点名、轮询等等。

u 并发话音总数：25；

u 协议：SIP (RFC3261)， IAX2；

u 传输协议： UDP， TCP， TLS， SRTP；

u 编码：G711 (alaw/ulaw)， G722， G726， G729A， GSM， Speex， ADPCM， iLBC， H263， H263P， H264， MPEG4；DTMF In-band， RFC4733， RFC2833， SIP INFO；

u 网络支持：静态IP， DHCP， VPN， 防火墙， VLAN， DDNS， PPPoE， QoS， 静态NAT， STUN；

u 防火墙：支持；

T.38传真：支持。
