IDM MSAP622/155汇聚型光电一体化传输设备

一、      概述

IDM MSAP622&155汇聚型光电一体化传输设备是北京瑞光极远数码科技有限公司推出的新一代基于SDH技术的多业务光传输/接入设备，集成SDH传输、PBX/IP-PBX交换和全光以太网交换三种技术于一体，融合视音频指挥调度功能，可广泛应用于公安、电力、铁路、矿山等专网和移动、联通、电信等公网领域。

IDM MSAP622/155设备整机采用19英寸、（6+1）U、插盘式结构，根据实际需要可以配置不同数量、不同种类的支路业务盘，提供多业务的接入功能。可以向上提供STM-1/STM-4上联光接口，光接入盘类型包括：STM-1接入盘、STM-4汇聚盘；向下提供千兆以太网、百兆以太网、E1业务、电话业务、各种64K等多种业务接入。

IDM MSAP622/155设备主要用于数据通信网络中接入层的业务接入、传输和汇聚。具备完整的同步定时功能，强大的VC12级和64K级的无阻塞交叉连接矩阵，具有语音、IP和V24以太网等业务的汇聚能力。

MSAP设备网络管理平台可采用北京瑞光极远数码科技有限公司的Netguard网络管理系统，提供基于服务器/客户端模式的、分级的强大管理能力；包含配置管理、故障管理、性能管理、权限管理、日志管理等功能。

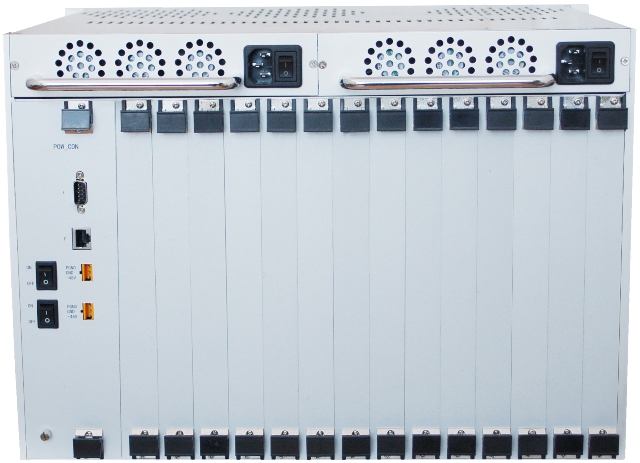

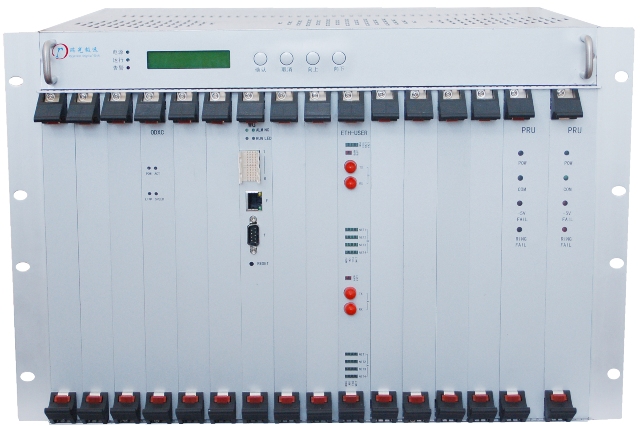

图1 IDM MSAP622/155设备前后面板示意图

二、      产品特性

Ø         机箱结构采用（6+1）U、插盘式设计；提供16个前插盘和12个后插盘槽位；

Ø         设备融合了SDH传输、PBX语音交换和以太网全光交换等多种技术；

Ø         关键功能模块提供互备份功能：STM-4交叉汇聚盘、主控盘和电源盘；

Ø         灵活的系统设计，同一设备可配置成TM，ADM或MADM方式；

Ø         提供多种组网方式：点对点、链路、环网、星型、树型、环切环、环相交等网络；

Ø         最大业务接口提供能力

n STM-4接口：20个      STM-1接口：56个

n PDH光接口：44个      E1接口：536个

n FE接口：104个；每个FE接口最大带宽为50个VC12；

n GE接口：16个；每个GE接口最大带宽为63个VC12；

n FXS/FXO/磁石接口：210个       EM24接口：100个         V24接口：210个

n 数字中继接口：8*N个（N≤8）

Ø         时钟源可以选择线路时钟、外时钟(2Mbit/s或2MHz)和自由振荡；

Ø         标准机型无中继传输距离为40公里；超过此传输距离可以进行定制；

Ø         MSAP设备提供基于DCC、E1、N*64K和TCP/IP的以太网管理通道，提供SNMP简单网络管理协议；

Ø         MSAP设备提供自然散热和风扇强制散热，具有智能温控风扇和风扇状态检测的功能，确保设备工作稳定；

Ø         STM4交叉汇聚盘提供4路STM-4光接口(光口可在线配置为STM-1速率)，支持任意两路STM-4光口互备份，单盘提供32×32个VC-4、2016×2016个VC-12和512×512个64K时隙的无阻塞交叉连接，支持单向、双向和广播业务；

Ø         STM1交叉汇聚盘提供2路STM-1光接口，支持两路STM-1光口互备份，单盘提供441×441个VC-12和1024×1024个64K时隙的无阻塞交叉连接，支持单向、双向和广播业务；

Ø         IDM MSAP622/155的IP接入业务拥有多种接入方式。

l         基于EOS或EOPDH的G3-EOSEOP****盘，提供4组独立的以太网汇聚接口；在EOP模式下，每组以太网接口支持远端可以接入63个单E1网桥；在EOS模式下，每组最大支持63个方向的EOS以太网业务接入；

l         基于EOS****的 G3-2GE盘，提供2组千兆以太网业务的接入，每组提供1*光、1电*GE接口；带宽为N*VC12****（N≤63）；

Ø         MSAP622/155可以插入信令网关盘，用于支持No.1、NO.7、PRI、V5.2等信令；

Ø         MSAP622/155可以插入PCM****业务接入盘，20多种PCM插卡可入插在PCM用户盘上。提供语音和数据类业务。

三、      技术规格

光接口

接口类型	STM-4     SFP	光纤模式	单模(可选多模)
收/发速率	622.08Mbps/622.08Mbps	收/发波长	1310nm/1550nm
发光功率	-12~-6dBm	接收灵敏度	优于-32dBm
传输距离	20Km，可选装远距离光模块实现更远距离的光纤传输
接口类型	STM-1     FC	光纤模式	单模(可选多模)
收/发速率	155.52Mbps/155.52Mbps	收/发波长	1310nm/1550nm
发光功率	-12~-6dBm	接收灵敏度	优于-32dBm
传输距离	20Km，可选装远距离光模块实现更远距离的光纤传输

E1****接口

码速率	2.048Mbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/32	信令	随路信令

以太网(FE)

接口类型	RJ-45	传输速率	N×VC12（N≤50）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

以太网(GE)

接口类型	RJ-45	传输速率	N×VC12（N≤63）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

FXO**、FXS接口**

音频范围	300Hz~3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	20mA/路

同向64K接口

码型	G.703标准	码速率	64Kbps
阻抗	平衡120Ω	全面符合ITU的G.703建议标准

EM2/4****线接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

磁石接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

V.24****接口

传输速率

异步≤9600bps；同步64Kbps

电气特点

符合CCITT V.28协议

V.35****接口

接口类型	RJ-45	电气特点	符合ITU-T V.35建议
传输速率	n×64Kbps（n=0～31）	终端接口	符合ISO2593规定

电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

≤150W

环境条件

工作温度

-10oC ~+50oC

相对湿度

0~95%（无凝结）

产品尺寸

长度×深度×高度

482×309×132(mm)

四、      应用示例一

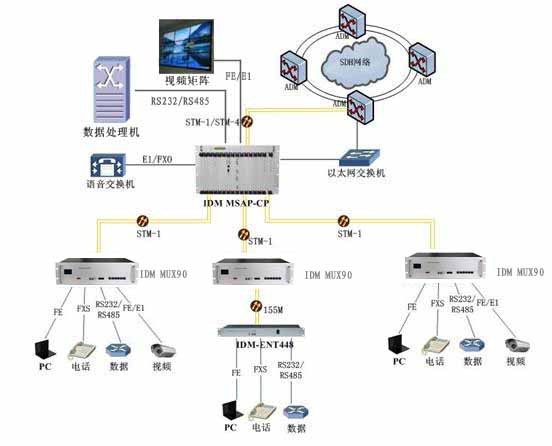

图2 星型网络应用示意图

IDM MSAP622/155可以与其他SDH设备组成星型网络，向用户提供电话、数据、IP、视频业务。
