IDM MiniCP622M MSTP多业务光传输平台

概述

IDM MiniCP622M MSTP多业务光传输平台是我公司推出的新一代基于MSTP技术、PCM技术、IP技术于一体的传输平台，能够提供STM-4传输，千兆EoS、百兆EoS、E1接入，全光IP交换、便携式调度和高清视频监控等功能。

IDM MiniCP622M MSTP多业务光传输平台借助SDH和IP传输技术能够满足各种网络拓扑结构的应用。

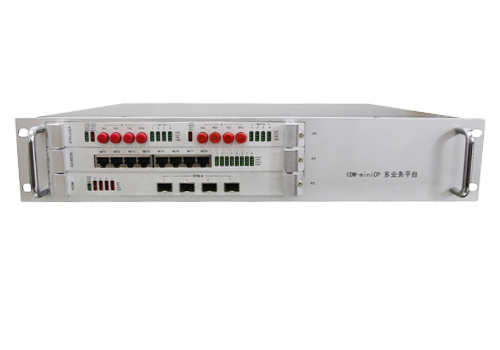

图1 IDM MiniCP622M多业务光传输平台设备前后示意图

基于STM-4的MSTP接入产品特性

         19英寸标准2U机箱，DC -48V和AC 220V，可选DC+DC、AC+AC、AC+DC双备份电源；

         支持4路STM-4光接入，可构成环网、链网、或双纤互备份、以及双环相切网；

         最大提供16路物理隔离的100M 的EoS以太网，总带宽为2个STM-4；

         最大提供4路千兆以太网的EOS接入，每路以太网最大提供63个VC12的带宽；

         最大提供84路E1的接入能力；

         采用插卡式结构设计，配置灵活，具有很强的升级性；

         提供SNMP协议的网管接口，具有完善的网管功能；

         提供3个前插盘槽位和3个后插盘槽位，可插入STM-4盘，G3-8EOS盘、G3-2GE盘、G3-ETHUSER盘、G3-42E1盘、G3-16E1DXC、G3-NMS-ETH盘等；

典型配置如下：



技术规格

**

光接口

**

接口类型	SFP	光纤模式	单模(可选多模)
收/发速率	622.08Mbps/622.08Mbps	收/发波长	1310nm/1550nm可选
发光功率	-12~-6dBm	接收灵敏度	优于-32dBm
传输距离	20Km，可选装远距离光模块实现更远距离的光纤传输

**

E1****接口

码速率	2.048Mbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/32	信令	随路信令

千兆以太网

接口类型	RJ-45	传输速率	N×VC12（N≤63）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

百兆以太网

接口类型	RJ-45	传输速率	N×VC12（N≤50）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

FXO**、FXS接口**

音频范围	300Hz~3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	20mA/路

EM2/4****线接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

≤70W

环境条件

工作温度

-10oC ~+50oC

相对湿度

0~95%（无凝结）

产品尺寸

**

长度×深度×高度

440×230×90(mm)

**

**

 **板卡选型列表

板卡	STM-4	G3-2GE	G3-8EOS
实物图
功能描述	提供4路STM-4接入，以及10G的空分交叉和5G的时分交叉容量	提供2套STM-1转1000M的EoS以太网接入	提供8套STM-1转EOS接入，每组把STM-1转2组FE以太网接口
板卡	G3-42E1盘	G3-ETHUSER盘	G3-4PDH盘
实物图
功能描述	提供42路E1接入，通过TelecomBUS总线连接622M盘	提供2套STM-1的接入，每套两组光口，4个百兆EoS口	提供4组PDH接口，每组5组E1+线速百兆以太网
板卡	G3-16E1 DXC	G3-MUSER盘	G3-NMS-ETH
实物图
功能描述	提交64K业务的交换接入	提供64K业务的接入	提供系统网管的SNMP管理接入

**

应用示例一



图2 星型网络应用示意图

IDM MiniCP622M多业务光传输平台可以与其他SDH设备组成星型网络，将远端的业务进行汇聚，便于对远端的业务进行监控，以解决远端单位分布分散的问题。

应用示例二

**

**

图3 环型网络应用示意图

IDM MiniCP622M多业务光传输平台可组成环型网络，利用多台设备组成环网，1+1通道保护机制能保证环网内各项数据和语音传输的实时性和准确性。
