IDM MAP2E1-30综合业务交叉复用设备

概述

IDM MAP2E1-30综合业务交叉复用设备是一个集64K窄带业务接入、PCM复用、64K时隙交叉连接于一体的综合业务平台。

IDM MAP2E1-30设备主要用于数据通信网络中接入层的业务接入和交叉。具备完整的同步定时功能，提供2路E1通道中64K级的无阻塞交叉连接，同时可提供30路64K业务，包括电话、磁石电话、共电电话和V.24等数据业务。

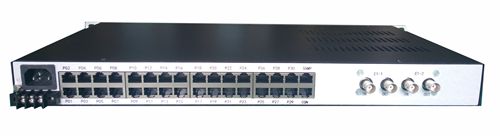

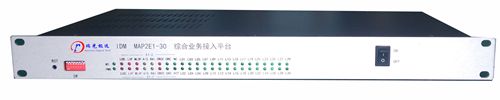

IDM MAP2E1-30****综合业务交叉复用设备图片

产品特性

Ø 19英寸1U的PCM设备，具有30路语音接入；

Ø 2路E1接入、两路E1可以设置成互备份模式、也可以设置成级联模式（即时隙提取设备）；

Ø 主板上提供15个业务插卡槽位，每卡最多两路业务。话路接口可以是FXO局端自动电话、FXS远端自动电话、MAG磁石电话；数据业务有V.24/RS232/RS485/RS422、X.50/X.58、同向64K、Nx64K带宽的V.35/V.36、以太网网桥；

Ø 可以提供串口网管或以太网SNMP网管；

Ø 可以提供交流220V电源，或直流-48V电源。

技术规格

1)        E1****接口

码速率	2.048Mbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/32	信令	随路信令

2)        以太网(FE)

接口类型	RJ-45	传输速率	N×VC12（N≤50）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

3)        以太网(GE)

接口类型	RJ-45	传输速率	N×VC12（N≤63）
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

4)        FXO**、FXS接口**

音频范围	300Hz~3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	20mA/路

5)        同向64K接口

码型	G.703标准	码速率	64Kbps
阻抗	平衡120Ω	全面符合ITU的G.703建议标准

6)        EM2/4****线接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

7)        磁石接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

8)        V.24****接口

传输速率

异步≤9600bps；同步64Kbps

电气特点

符合CCITT V.28协议

9)        V.35****接口

接口类型	RJ-45	电气特点	符合ITU-T V.35建议
传输速率	n×64Kbps（n=0～31）	终端接口	符合ISO2593规定

10)     电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

≤150W

11)     环境条件

工作温度

-10oC ~+50oC

相对湿度

0~95%（无凝结）

12)     产品尺寸

长度×深度×高度

482×309×44(mm)

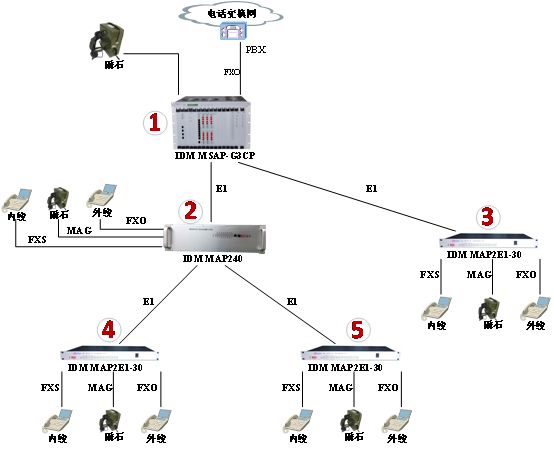

应用示例
