IDM IAD02 IP语音接入网关

IDM IAD02是一款综合接入网关，两路模拟电话到IP网传输的接入网关。使用标准SIP协议，可以和标准的SIP软交换系统互联。为运营商、企业和小区住宅用户等提供VoIP/FoIP解决方案。

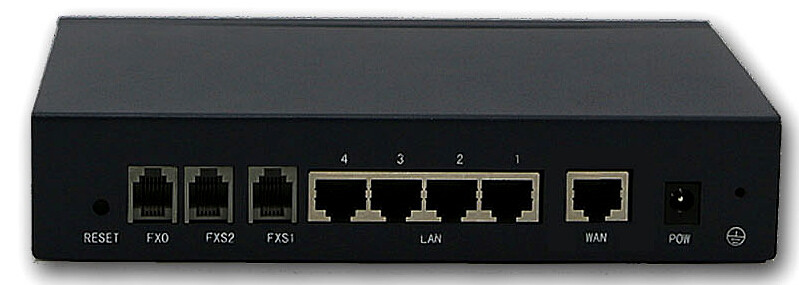

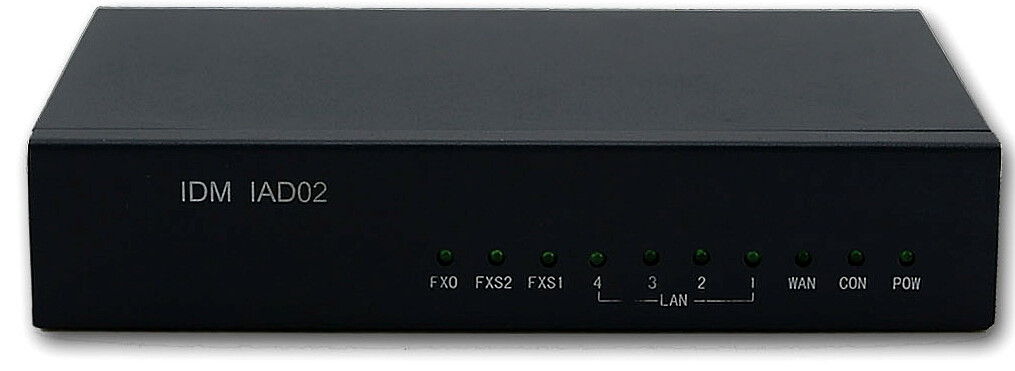

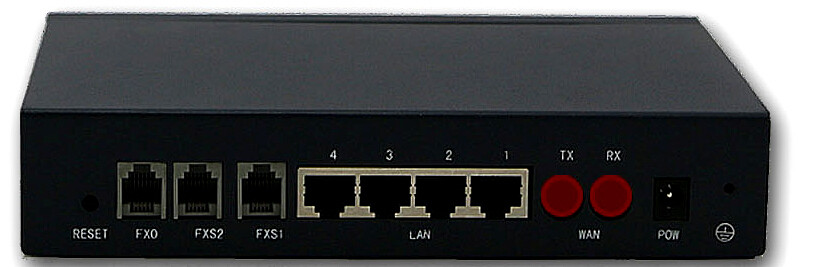

                前面板图片                               光口以太网接入                                           电口以太网接入

一、        设备配置：

1、 提供1个WAN口和4个LAN口，WAN口支持电口(RJ45)和光口(FC)，光接口形式下可以和100M光纤收发器互通；

2、 提供2个模拟电话机接口(FXS)和1个逃生接口（FXO），第一部电话拨“0”接通PSTN电话（或通过网管设置连接PSTN方式），掉电时第一部电话接入PSTN网。

二、        功能说明：

1、支持标准SIP协议，支持双服务器注册设置，支持呼叫控制中心具有双备份，在网络故障时快速切换以保证业务的不中断正常服务；

2、支持VLAN划分，支持802.1q和802.1p协议，可设置语音数据流的业务优先级和VLAN标签，大幅提高业务的保护能力；

3、系统支持VPN（PPTP&L2TP）；

4、系统通过WAN口注册到服务器，可以通过WAN口和LAN口登陆到本终端上进行配置；

5、支持T.38实时传真；

6、 支持多种ITU-T解码标准如G.711、G.729A、G.723.1，支持动态抖动缓冲管理、回波抵消（满足ITU-T G.168/165的标准）、包补偿技术、语音激活检测技术（VAD）和舒适背景音生成（CNG）。可以直接放置在ADSL Modem后面，自动运行PPPoE协议，从而启动企业因特网接口，PPPoE中断后能自动重拨；

7、 支持DHCP、DNS的客户端协议，支持自动获取IP地址；

8、 即使上行因特网接口中断，IDM IAD02 设备依然可以内部通话，并且可通过传统的PSTN网络拨入播出电话，以保证电话业务的正常服务；

9、 支持WEB网络管理方式。

三、        尺寸和重量

长度×深度×高度 190mm×120mm×高度40mm

四、        工作环境

电源输入：AC220V           功耗：4W         工作温度：0℃~45℃

储存温度：-20℃~80℃      湿度：10%-90%无冷凝。

五、        应用示例：

图一 接入到SIP协议IP网（电口型）



该设备也可直接通过IP网络注册到SIP服务器上，实现对原有系统的IP电话扩充功能，同时该设备支持模拟中继接口，可接入到传统的PSTN网络，能够适应复杂的网络环境。

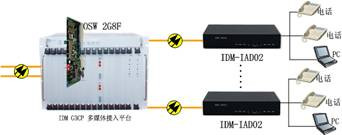

图二 与全光交换机（6U）配合使用（光口型）



通过我公司的大容量全光交换设备IDM MSAP-G3CP设备作为核心交换中心，具备SIP注册服务和软交换功能，通过以太网光接口直接和多个远端IAD02设备对接，实现IP电话和以太网数据业务的接入应用。

 图三****与全光交换机（1U）配合使用（光口型）



通过我公司的小容量全光交换设备IDM 2GE8FE设备作为核心交换中心，提供SIP注册服务和软交换功能，通过以太网光接口直接和多个远端IAD02设备对接，实现IP电话和以太网数据业务的接入应用。

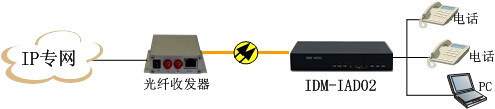

图四 与光纤收发器配合使用

在传输距离比较远的地方，该设备可直接通过光口和光纤收发器等设备级联，满足一些边缘网络中的IP电话接入应用。
