IDM GP2400 系列光端机

一、 概述

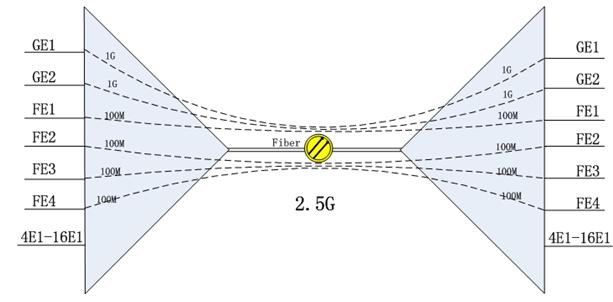

IDM GP2400 系列光端机是北京瑞光极远公司推出的新一代基于高速光纤传输设备，集千兆以太网传输、百兆以太网传输、E1业务传输于一体，可满足广大用户对光纤传输和接入的需求。IDM GP2400 系列光端机单机提供2.5G光口，提供4-16组E1电路、4组100M线速以太网、2组线速1000M以太网接口。光端机可提供SNMP网管接口，完善的告警监控功能，集成度高，功耗低，性能稳定，使用方便。

GP2400系列光端机可广泛应用于公安、电力、铁路、矿山等专网和移动、联通、电信等公网领域。

二、 产品图片



三、       产品特性

Ø         机箱结构采用19英寸标准1U机箱；

Ø         光端机支持2路2.5Gpbs光传输接口，SFP光模块接口形式；

Ø         最大支持16路E1接口，E1接口75Ω或120Ω可选；

Ø         可提供2组物理隔离的1000M以太网，每组带宽可设；

Ø         可提供4组100M以太网接口；

Ø         标准机型无中继传输距离为40公里；超过此传输距离可以进行定制；

Ø         提供基于IP的SNMP网管接口；

Ø         DC -48V和AC 220V，可选DC+DC、AC+AC、AC+DC双备份电源。

四、 技术规格

1)       光接口

接口类型	SFP	光纤模式	单模(可选多模)
收/发速率	2.5G/5.25G	收/发波长	1310nm/1550nm
发光功率	+2dBm	接收灵敏度	优于-20dBm
传输距离	20Km，可选装远距离光模块实现更远距离的光纤传输

2)       E1接口

码速率	2.048Mbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/32	信令	随路信令

3)       以太网

接口类型	RJ45	传输速率	10M/100M/1000M自适应
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

4)       电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

≤90W

5)       环境条件

工作温度

-10oC ~+50oC

相对湿度

0~95%（无凝结）

6)       产品尺寸

长度×深度×高度

482×309×132(mm)

五、相关产品

序号	型号	简单描述	设备图片
1	IDM GP2400 4E1	4组E1接口，4组100M以太网，2组1000M以太网接口
2	IDM GP2400 8E1	8组E1接口，4组100M以太网，2组1000M以太网接口
3	IDM GP2400 16E1	16组E1接口，4组100M以太网，2组1000M以太网接口
4	IDM OMP集中型	每盘最多提供8组透传E1，双光口互备份
5	IDM G3CP汇聚型	每盘对可提供16组E1到SDH接口的汇聚

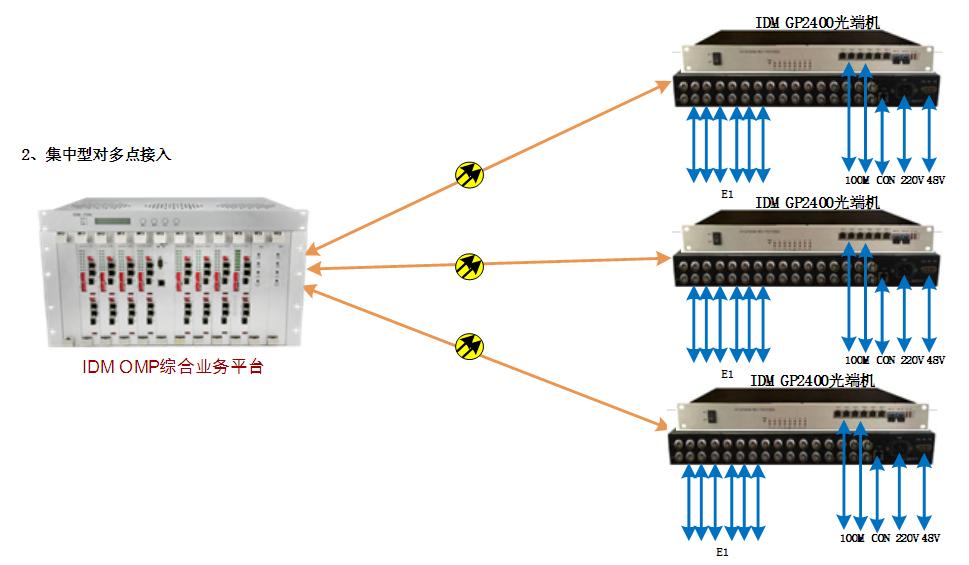

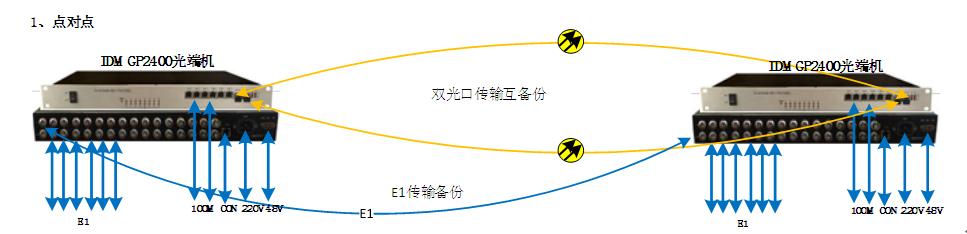

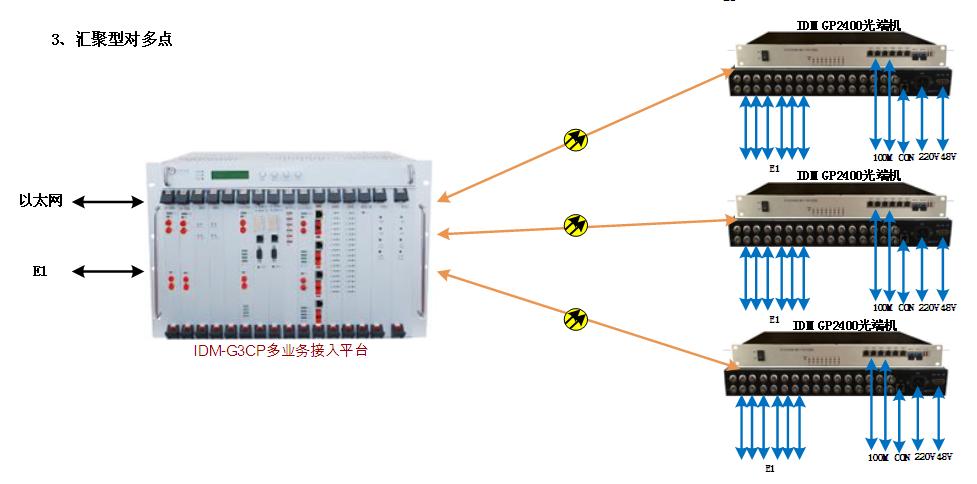

六应用案例
