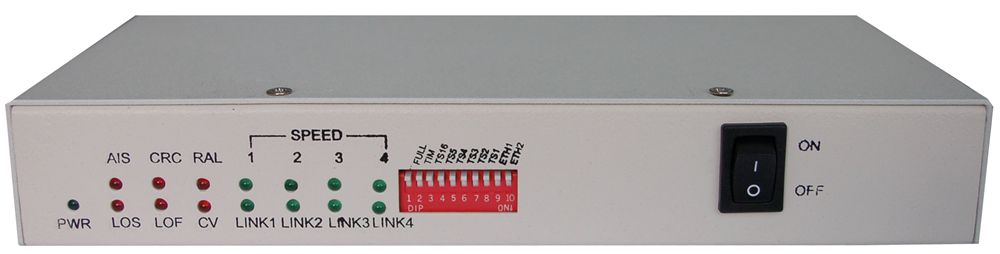

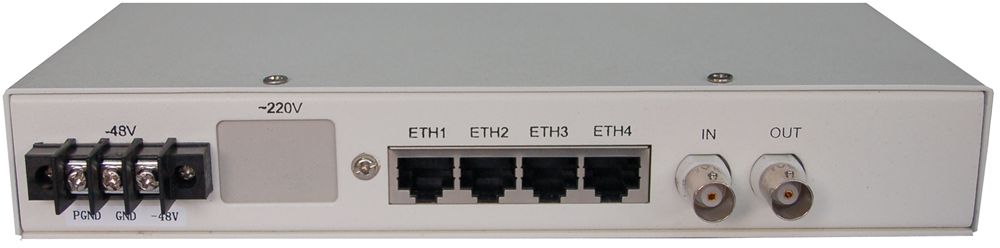

IDM E1/FE网桥

概述

IDM E1/FE网桥采用大规模专用集成电路设计，本设备实现以太网数据到1路E1或光纤的反向复用。设备有集中型和台式两种型号，集中型设备提供1路以太网接口，台式设备提供4路以太网接口。设备传输方式可分E1和光纤传输两种方式，当设备为E1传输方式时以太网带宽最大为2.048M；设备为光纤传输方式时以太网最大带宽为4.096M。设备支持网管管理功能，管理设备可通过集中型设备管理本端或台式设备，同时集中型、台式设备可拨码开关配置E1接口参数、设备时钟、以太网参数。

系统特点

Ø         采用大规模专用集成电路设计

Ø         提供4路以太网接口，局端设备为1路以太网

Ø         提供1组非平衡E1接口，接口连接器为BNC

Ø         系统供电模式AC220V/DC-48V可选

Ø         网管可通过局端COM口管理局端及远端设备，包括以太网配置及查询，E1告警信息查询等

以太网接口性能特点

Ø         符合IEEE 802.3 10/100BASE-TX标准

Ø         远端设备最多支持4路以太网电接口（局端设备支持1路以太网）

Ø         支持以太网端口的使能和禁止

Ø         支持以太网口的自动协商、速率、全/半双工配置

Ø         局端设备可管理局端及远端设备以太网

Ø         局端、远端设备可拨码开关设置E1接口、以太网接口参数

Ø         RJ45接口，CAT3/5非屏蔽双绞线(MDI/MDI-X自适应)

Ø         以太网帧长标准64～1516字节，最长可支持1516字节

Ø         以太网性能符合RFC2544

Ø         丢包率<0.01%；时延≤100μs

Ø         支持PAUSE流量控制功能

技术指标

E1接口规范

Ø         全面符合ITU-T G.703/G.704建议标准

Ø         抖动特性：ITU-T G.823

Ø         码型：HDB3

Ø         码速率：2048kbit/s±50ppm

Ø         阻抗：75Ω（非平衡接口）

Ø         成帧和非成帧设置，在成帧状态下，时隙可以通过硬件或软件设置

以太网接口

Ø         接口规程：符合IEEE-802.3u标准

Ø         接口类型：RJ45接口

Ø         端口模式：10/100Mbps自适应模式

环境要求

Ø         工作温度：-30℃～40℃(工作)

Ø         储存温度：-20℃～＋70℃

Ø         相对湿度：≤95%（无凝结）

供电方式

Ø         电源模式：AC220V/DC-48V

Ø         功耗：<2W

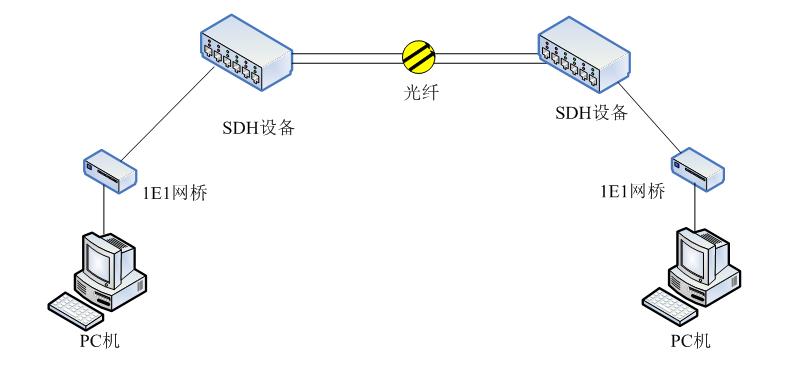

 **应用示例：

**
