IDM-30E/30EN综合业务接入设备 30路电话光端机 2路以太网

概述：

    IDM-30E/30EN综合业务接入设备我公司采用大规模集成电路设计的PCM综合业务传输设备系列之一，该设备利用标准的E1或光纤传输通道（G.703标准），采用PCM30/31制式，直接提供语音、线速100M以太网、E1等多种用户接口。同时，该设备具有安装简易，能够适用各种应用环境的需求。可与SDH、PCM设备组成各种网络。





                                  图1 IDM-30E/30EN设备示意图

产品特性：

   采用19英寸1U标准机箱，便于安装。

   可以提供标准的30路数据业务；

   时钟模式：可以设置主时钟、用户时钟、满足各种应用环境；

   丰富的64K用户接口：可以提供来电显示功能的普通电话卡（FXO、FXS）；

   4组E1接口支持透传模式；

   2组线速100M以太网接口，支持VLAN划分，以太网可做成4组；

   拥有完善的功能控制开关和告警指示功能；

技术规格：

光接口

接口类型	FC(可定制SC等)	光纤模式	单模(可选多模)
光纤速率	155bps±50ppm	波长	1310nm
发光功率	-2～-11dBm	接收机灵敏度	优于-36dBm

E1****接口

码速率	2048Kbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/31	模式	透传

以太网

接口类型	RJ-45	传输速率	10/100Base-T 10M/100M
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

FXO/FXS****接口

音频范围	300Hz~3400Hz	阻抗	三元复式阻抗200Ω+560Ω//0.1μF
压缩率	ITU G.711中A律	环路电流	25mA/路

电源及功耗

供电方式

DC-48V /AC 220V/双电源

整机功耗

≤100W

环境条件

工作温度

0ºC～40ºC

湿度

≤90%（无凝结状态）

应用示例：

图1  IDM-30E应用示例图

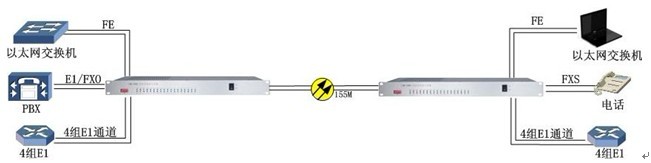

图2  IDM-30EN应用示例图
