IDM 300GP电话光端机

一、 概述

IDM-300GP电话光端机提供2个物理隔离线速1000M以太网接口、8组透传E1接口，同时提供具有来电显示功能的FXO、FXS接口，可满配300路用户话路。

IDM-300GP电话光端机提供14组盘位，电源1+1互备份，10张业务盘，2张主控盘，所有盘位支持热插拔。

IDM-300GP电话光端机将窄带、宽带业务复用到2.5G的光传输通道中，可以达到既简化传输线路又节约成本的效果。该设备插盘式结构设计，每块业务盘提供30路电话，，设备安装简易，维护方便。

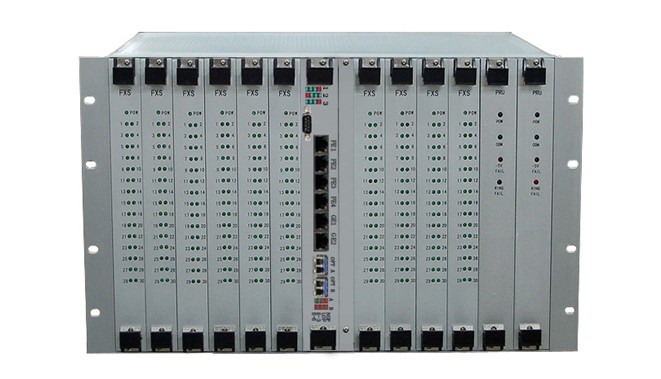

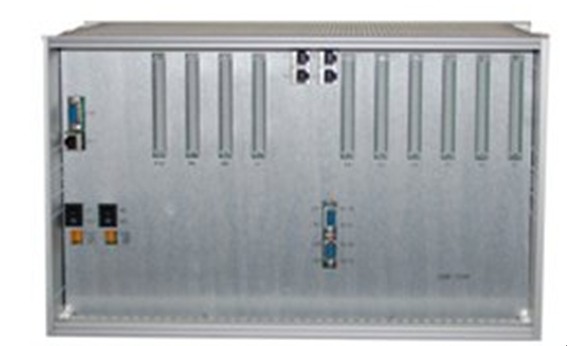

图1 IDM 300GP设备前后面板示意图

二、 产品特性

Ø         光线路速率为2.5Gbps；

Ø         1套CMU中心控制管理盘，10张用户盘盘位，每个用户接口盘可接入30路64K电话音频业务，最大用户接口容量为300路；

Ø         2个物理隔离线速1000M自适应以太网接口；

Ø         8组透传E1接口，4组为75欧姆非平衡方式，4组120欧姆平衡方式，便于客户根据环境选用；

Ø         整机为集中型机框设计，标准6U机箱，符合电信及运营标准；

Ø         光端机设备安装简单，维护方便。

三、 技术规格

光接口

接口类型	SFP	光纤模式	单模(可选多模)
收/发速率	2.5Gbps	收/发波长	1310nm/1550nm
发光功率	-12~-6dBm	接收灵敏度	优于-32dBm
传输距离	20Km，可选装远距离光模块实现更远距离的光纤传输

E1****接口

码速率	2.048Mbps	码型	HDB3
标准协议	支持ITU-T G.703	阻抗	75Ω/120Ω
帧结构	PCM30/32	信令	随路信令

以太网

接口类型	RJ-45	传输速率	10M/100M/1000M
标准协议	支持IEEE802.3	工作方式	全/半双工/自适应

FXO**、FXS接口**

音频范围	300Hz~3400Hz	压缩率	ITU G.711中A律
阻抗	三元复式阻抗200Ω+560Ω//0.1μF	环路电流	20mA/路

同向64K接口

码型	G.703标准	码速率	64Kbps
阻抗	平衡120Ω	全面符合ITU的G.703建议标准

EM2/4****线接口

音频范围	300Hz~3400Hz	阻抗	平衡600Ω
压缩率	ITU G.711中A律	回波损耗	不低于18dB

V.24****接口

传输速率

异步≤9600bps；同步64Kbps

电气特点

符合CCITT V.28协议

V.35****接口

接口类型	RJ-45	电气特点	符合ITU-T V.35建议
传输速率	n×64Kbps（n=0～31）	终端接口	符合ISO2593规定

电源及功耗

供电方式

AC220V/DC- 48V

整机功耗

≤90W

环境条件

工作温度

-10oC ~+50oC

相对湿度

0~95%（无凝结）

产品尺寸

长度×深度×高度

482×266×270 (mm)

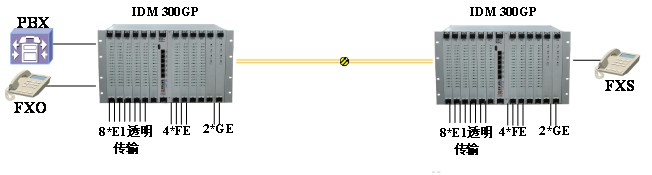

四、 应用示例一
